時基集成電路組成報警器電路圖

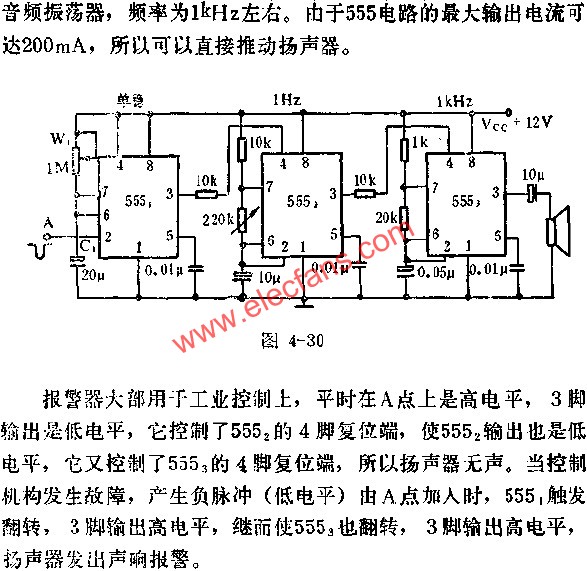

圖中所示是用555時基集成電路組成的報警器.第一級555組成單穩態觸發器,暫稱時間由W1和C1決定,如圖所示的數值可產生幾秒的暫穩時間.第二級和第三級接成多諧振蕩器,其中第二級555是低頻振蕩器,頻率為1HZ左右,第三級555組成

時基集成電路組成報警器電路圖 www.asorrir.com

歡迎轉載，本文來源于電子發燒友網(www.asorrir.com)。
