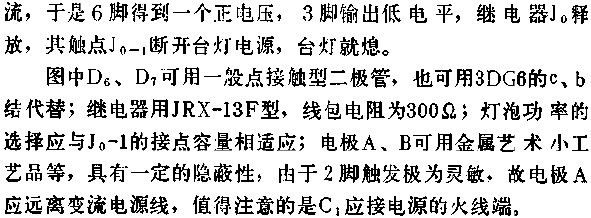

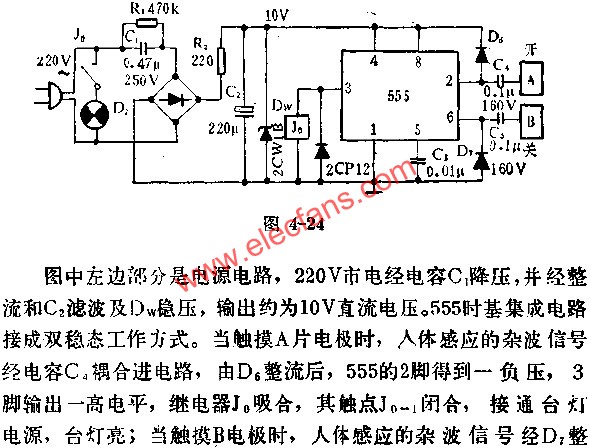

用555時基集成電路組成臺類觸摸開關,如圖中所示,圖示電路只要用手摸一下臺燈的金屬裝飾物,燈就亮;再摸另一塊金屬裝飾物,燈就熄.
歡迎轉載，本文來源于電子發燒友網(www.asorrir.com)。
時基集成電路組成臺燈觸摸開關電路圖
