NE555等組成的順序定時器電路圖

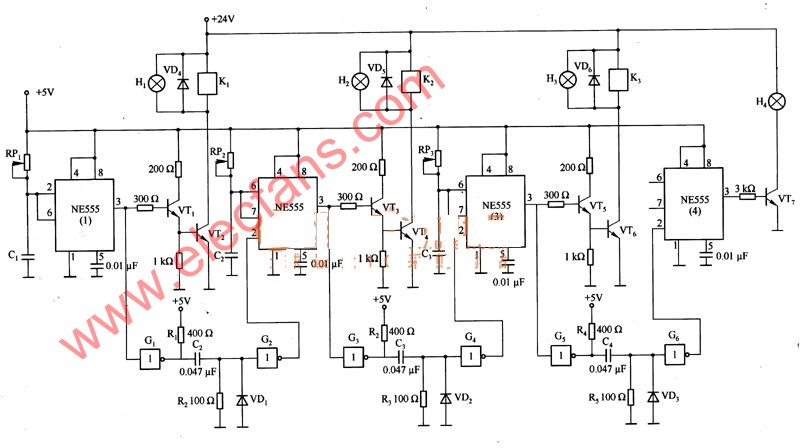

圖1是由NE555等構成的順序定時器。這種定時器在電源接通時可任意設定時間,通斷控制外接系統工作。電路中,K1一K3為繼電器,用于控制相應系統工作,調節RP1一RP3阻值,可改變繼電器的通斷時司。NE555(1)的2與6腳接在一起,電源接通時,若NE555(1)動作,則瞬時對C1充電,其充電電流從2腳至C1流通。同時,NE555(1)的3腳輸出波形經G1和色處理后形成觸發脈沖,加到NE555(2)的2腳并便其工作。同理,NE555(2)的3腳輸出波形經C3和C4處理后形成觸發脈沖,加到NE555(3)的2腳并使其工作。觸發脈沖寬度由R1、R2和C2(R2、R3和C3,R4、R5和C4)決定。NE555的輸出還要驅動相應的繼電器,為此采用達林頓連接方式的功率晶體管VT1和VT2(VT3和VT4,VT5和VT6)驅動器,驅動繼電器進行相應的控制。
