1：功能介紹
（1） 1路到4路低電平輸出，可下拉20mA電流，常態高電平。
（2） 每路輸出可獨立設置為穩態和暫態輸出狀態。
（3） 可存儲一到四路遙控器紅外線信號，對各路輸出進行單獨遙控。各路、各遙控器間互不干擾。
（4） 可存儲各類電器的紅外線遙控器手機信號。
（5） 內設非易失性數據存儲器，斷電數據不會丟失。
（6） 設有手動開關，可獨立操作各路輸出。
（7）可用于遙控燈，遙控窗簾、遙控電器等。
操作說明

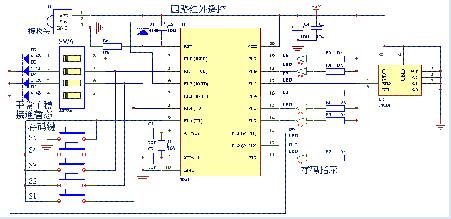

（1） S1，S2，S3，S4是手動開關，對應輸出是14腳、15腳、18腳、19腳。SW6是四位拔碼開關，開關閉合后，對應的這一路輸出將由單穩轉換為暫態.。S5是存碼鍵。
（2） 存碼：
按一下S5存碼鍵，11腳的存碼指示燈閃動。表示進入存碼狀態，這時如想存入S1路遙控信號，便可按一下S1鍵。11腳的存碼指示燈停止閃動，變為常亮，然后便可將遙控器對準接收頭，按下要存儲的鍵。待11腳的存碼指示燈熄滅后，便可松開。松開后。11腳的存碼指示燈變為常亮。再按下該鍵。待11腳的存碼指示燈熄滅后，便可松開。松開片刻后。11腳的存碼指示燈將閃動三下后熄滅。表示存碼結束，系統自動返回。這時便可操作該鍵進行遙控了。其他幾路的存碼過程同上。進入存碼狀態后。如不想存碼，可再按一下S5存碼鍵返回。
（3） 操作：
A：穩態，將該路的撥碼開關斷開。按一下該路的遙控器按鍵或手動按鍵，該路的輸出將改變。即高變低，低變高。
B：暫態，將該路的撥碼開關閉合。按下該路的遙控器按鍵或手動按鍵，該路將輸出低電平。松開后，該路輸出恢復高電平。
C：11腳的存碼指示燈在操作過程中變為按鍵有效指示燈，即按一下任一路手動按鍵或已存的遙控器按鍵。該指示燈點亮，松開即熄滅。
