電路原理：

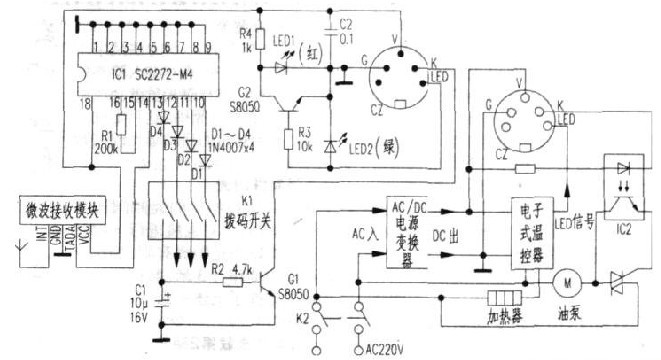

　　測繪該機主控電路部分如下圖所示。

?

?

電路主控無線信號接收與解碼部分與圖1采用之元件相同：只是在原IC基礎上。又對解碼IC進行潛在功能的擴充利用。即利用IC1(10)-(13)輸出腳，可輸出不同時序的預編碼脈沖。再通過撥碼開關K1來選擇地址，來解調出專用遙控器上的多路控制，從而適應多臺煙霧機實現排序啟動的需要。以更加擴大動態效果。經撥碼開關K1選擇信道而閉合某路開關后。輸出信號再經D1—D4及C1整形處理。其中一路驅動G1管導通：于是又讓其c極連接主機內的光電耦合器和可控硅元件導通。

　　使機內油泵通電工作。進行噴煙。其他幾路分別控制另外相同電路，驅動噴煙霧。

　　另外。電路中的G2管與LED1、LED2組成加熱器指示電路，在加熱器預熱中。來自主機內的電子式溫控電路無指示電壓輸出至插頭LED端線上，此時則G2管截止而LED1管發光作出正在預熱中的指示。若加熱器溫度達到并恒溫態保持時，LED線端就會由溫控電路輸出一個3V左右直流電壓，直接驅動LED2管發光作出待機狀態工作指示：同時該電壓亦使得G2管進入飽和導通，以此短接LED1管兩端的電壓而熄滅。

　　[例1]煙霉噴射時斷時續

　　先檢查主機內油泵及油路未發現堵塞類現象。此時檢查到機外的控制電路時，觀察到撥碼開關臟污嚴重：用萬用表測閉合時的各觸點，則接觸電阻明顯較大且不斷波動;判斷該處接觸不良是直接導致IC1輸出信號傳輸異常，才造成控制信號時斷時續及相應的噴煙故障。更換掉K1后。經又開機觀察，故障現象消失。

　　[例2]噴煙失靈且LED1、LED2均不亮

　　機器外殼有熱感。說明機器供電及加熱器均正常。但打開機外控制器外殼后。測量圖2上“V、G、K、LED”各端線上電壓卻明顯偏低：拔下CT，測插座CZ上對應點電壓正常，懷疑此插接件接觸不良。用“觸點清潔劑”對插頭、插座噴洗后試機。故障排除。
