加熱爐自動上料控制線路(電路圖)

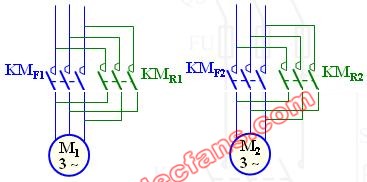

爐門開閉電動機 推料機進退電動機

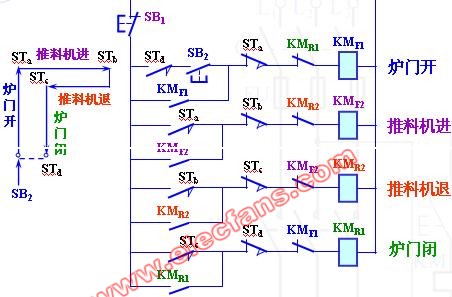

加熱爐自動上料控制線路

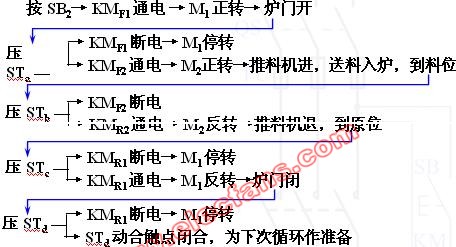

加熱爐自動上料控制線路動作次序
按 SB2→ KMF1 通電 → M1 正轉→ 爐門開
加熱爐自動上料控制線路(電路圖)
