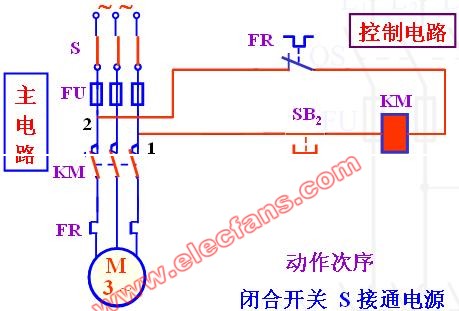

籠型電動機點動控制線路

按 SB2 → KM 線圈得電→ KM 主觸點閉合 → M 運轉松 SB2 → KM 線圈失電
按 SB2 → KM 線圈得電→ KM 主觸頭閉合 → M 運轉松 SB2 → KM 線圈失電→ KM 主觸頭恢復 → M 停轉

閱讀全文
