自整角機接線圖

下面的介紹包含了控制式自整角機和力矩式自整角機的接線圖。

1 控制式自整角機的工作原理
控制式自整角機的工作原理可以由左圖來說明。圖中由結構、參數均相同的兩臺自整角機構成自整角機組。一臺用來發送轉角信號，它的勵磁繞組接到單相交流電源上，稱為自整角發送機，用ZKF表示。另一臺用來接收轉角信號并將轉角信號轉換成勵磁繞組中的感應電動勢輸出，稱之為自整角接收機，用ZKJ表示。兩臺自整角機定子中的整步繞組均接成星形，三對相序相同的相繞組分別接成回路。

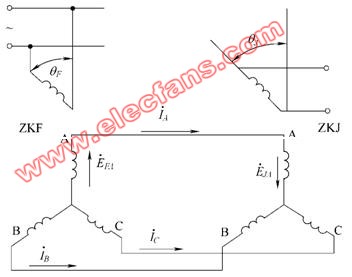

圖7-31 控制式自整角機工作原理圖

2  力矩式自整角機的工作原理
力矩式自整角機的工作原理可以由左圖來說明。圖中由結構、參數均相同的兩臺自整角機構成自整角機組，一臺用來發送轉角信號，稱自整角發送機，用ZLF表示；另一臺用來接收轉角信號，稱為自整角接收機，用ZLJ表示。兩臺自整角機中的整步繞組均接成星形，三對相序相同的相繞組分別連接成回路。兩臺自整角機轉子中的勵磁繞組接在同一個單相交流電源上。

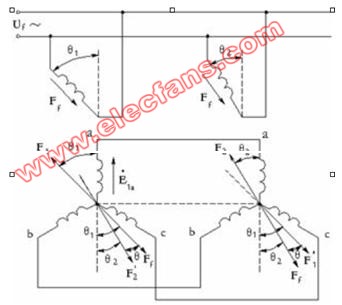

圖7-35 力矩式自整角機接線圖及磁動勢圖

自整角機的工作原理
