用顛倒開關的電動機正反轉控制電路圖:
用倒順開關控制電動機的正反轉，所用電器少，線路較簡單，比較經濟、一般適用于控制額定電流10A、功率在3kW及以下的小容量電動機。
用倒順開關控制電動機的正反轉時應注意以下問題：
(1)電動機及倒順開關的金屬外殼必須可靠接地.且必須將接地線接到倒順開關指定的螺釘上，切忌接在開關的罩殼上。
(2)倒順開關的進出線切忌接錯。接線時.應看清開關線端標記，保證標記為L1.L2,L3接電源.標記為U,V,W接電動機。否則.難免造成兩相電源短路。
(3)倒順開關的操作順序要正確。
(4)作為臨時性裝置安裝時，可移動的引線必須完整無損，不得有接頭，引線的長度一般不超過2m。

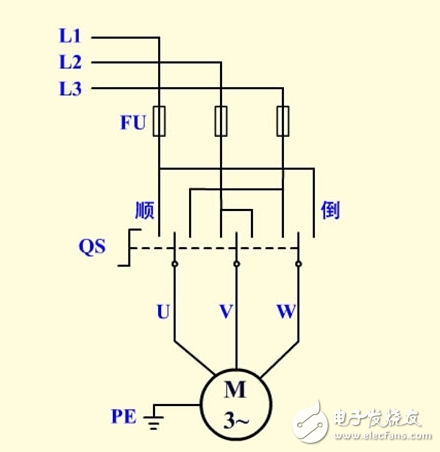

1、電路原理圖
2、電路組成，本電路由熔斷器FU、倒順開關及三相異步電動機M組成。
3、技術要求
將倒順開關扳到“順”位，電動機正轉；扳到“倒”位，電動機反轉；扳到“停”位電動機停止。
4、工作原理圖

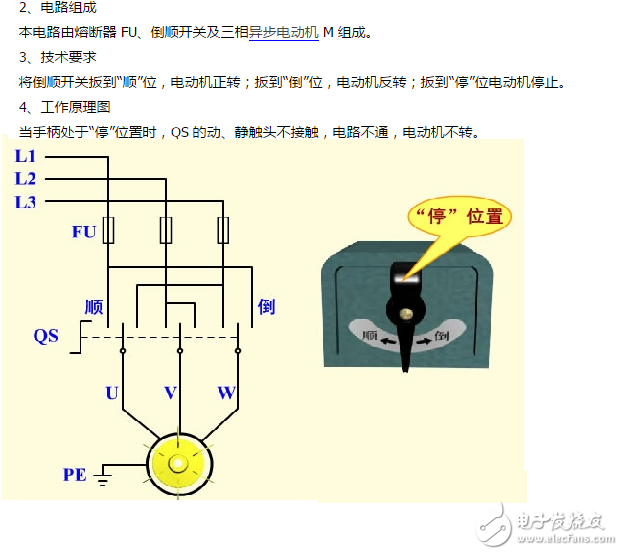

當手柄處于“停”位置時，QS的動、靜觸頭不接觸，電路不通，電動機不轉。

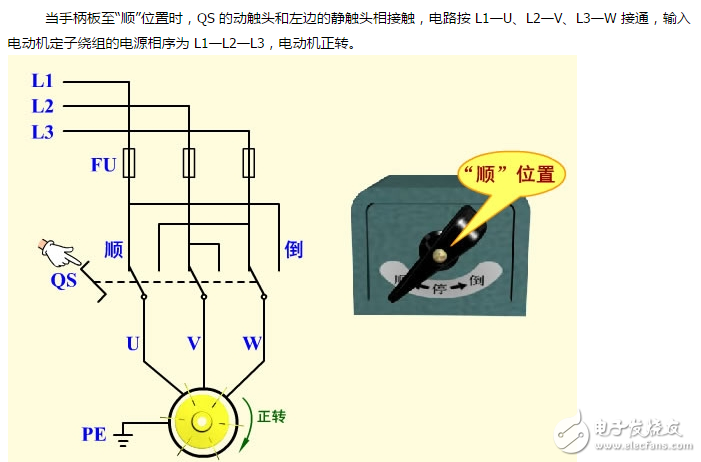

當手柄板至“順”位置時，QS的動觸頭和左邊的靜觸頭相接觸，電路按L1—U、L2—V、L3—W接通，輸入電動機定子繞組的電源相序為L1—L2—L3，電動機正轉。

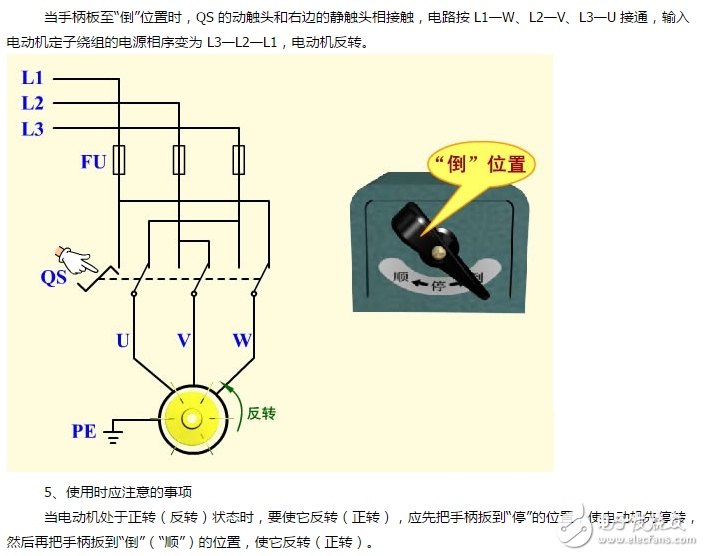

當手柄板至“倒”位置時，QS的動觸頭和右邊的靜觸頭相接觸，電路按L1—W、L2—V、L3—U接通，輸入電動機定子繞組的電源相序變為L3—L2—L1，電動機反轉。
5、使用時應注意的事項
當電動機處于正轉（反轉）狀態時，要使它反轉（正轉），應先把手柄扳到“停”的位置，使電動機先停轉，然后再把手柄扳到“倒”（“順”）的位置，使它反轉（正轉）。
