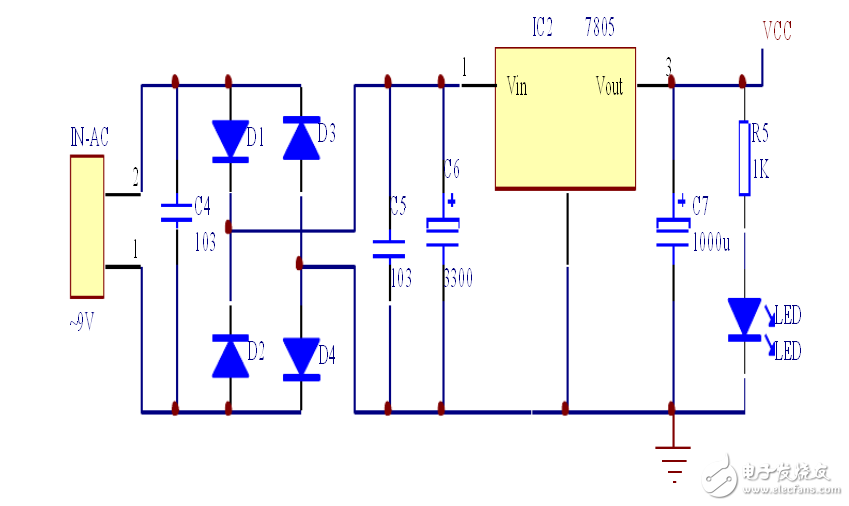

電源電路：由于本系統電源電路要為單片機、語音模塊ISD1820兩個相對來說要對電源要求較高的模塊供電，所以采用了變壓器降壓經整流濾波后由集成穩壓器7805穩壓后給整個系統提供+5V電圧的方式。電路圖如圖所示，其中IN-AC為9V交流變壓器輸入端，D1、D2、D3、D4構成橋式整流電路，經C6（3300uF）大濾波電容濾波后送入集成穩壓器7805輸入端，由輸出端輸出后再由C7（1000uF）濾波后整個系統供電。在此電源電路中，C4、C5為交流高頻耦合電容，防止交流高頻信號經電源電路串入系統，對系統構成干擾。R5和LED組成電源指示電路，顯示電路是否工作。

　　雙音頻解碼電路：就是將線路上遠方發送過來的各種控制信號轉換為4位二進制的數字信號。由于手機按壓按鍵時，每撥一個號碼，發出去的都是由兩個不同頻率的音頻信號組合起來的雙音頻成分，因此叫“雙音頻”。比如撥0時，發出去的兩個音頻信號分別是941Hz和1336Hz，這就是說，遠程控制指令在電話線路上傳輸?shù)亩际请p音頻信號。由于單片機不能識別雙音頻信號，因此試驗板在接到雙音頻信號后，必須首先將雙音頻轉換為數字信號，才能被單片機識別和處理。

　　MT8870就是將雙音頻信號轉換為數字信號的專用解碼芯片，該芯片的典型應用如圖11所示，它有18個引腳，外圍電路非常簡單。電路有條不紊地工作等。如圖11所示，第18、19腳接12MHz石英晶體，在晶體兩端各接一個30pF的電容到地。第9腳為復位端，在該腳接一個10k的電阻R8到地，以確保該腳在正常工作時為低電平0。同時，為了在加電時給該腳一個高電平復位脈沖，因此用一個10μF的電解電容C4連接到電源VCC，在電容C4兩端還接有一個手動復位按鈕SB1，R11的作用是避免按壓按鈕時大電流沖擊按鈕觸點，避免接點氧化。其他引腳只需按圖示連接即可。

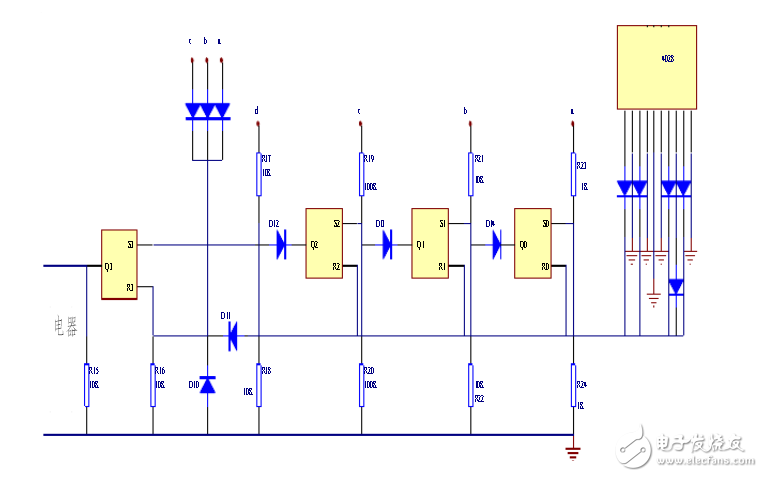

　　密碼鎖譯碼電路：密碼鎖電路主要由譯碼器U7、觸發器U6及相關元件組成。U7的輸入端為A，B，C，D，輸出端為Q0 ～Q9。能將解碼器送來的二進制碼譯成十進制碼輸出；U6內含4個RS觸發器。每觸發器有兩個輸入端R和S一個輸出端Q。當R端輸入一個高電平脈沖時，其輸出端Q變?yōu)榈碗娖健?”態，保持“0”態不變；當其ｓ端輸入一個高電平脈沖時，其輸出端Q為高電平“1”態，并能保持“1”狀態不變。 按圖12中連接線路，開機密碼為1359。線路接通后，如密碼輸入順序正確即可開鎖。當對方按“1”鍵時，經解碼、譯碼后，U7的輸出端Q1輸出高電平，即A點高電平，該電平通過R23加到U6A的S0端，使其輸出端Q0成高電平，D14截止；對方按“3”鍵時，經解碼、譯碼后，U7的輸出端Q3輸出高電平，即b點高電平，該電壓通過R12加到U6B的S1端，使其輸出端Q成高電平，D13截止；依次類推，當對方按“5”鍵時，U6C的輸出端Q2輸出高電平，當對方按“9”鍵時，U6D的輸出端Q3輸出高電平，該高電平作為U4的電源，使U4開始工作。
