攝像機定期間斷拍攝自動控制器電路設計如下：

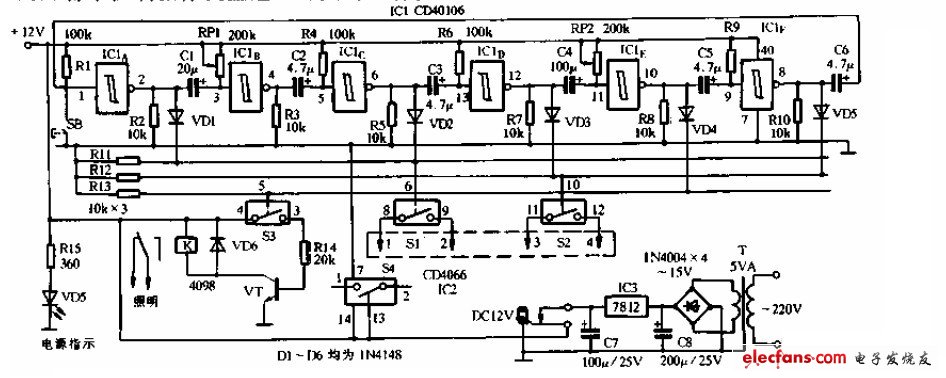

本控制器所在的原件易于購置，成本極低，容易制作，工作可靠，是電教工作者的好幫手。如下圖所示該控制器是電原理圖。圖中的IC1A(CD40106)中的6個獨立的施密特觸發器，
1~6.8~13為各個觸發器輸入，輸出端引腳。7腳接電源負極，14腳接電源正級。數字模擬開關集成電路IC2（CD4066）中的4個獨立雙向模擬開關，本電路僅用其中的S1,S2,S3 3個模擬開關，S4空著不用。
在這些模擬開關中，當他們的控制端，即5,6,10,13腳為低電平時，開關斷開，高電平時，開關閉合。S1的8,9腳S2的11,12腳分別與攝像機的拍攝開關和待命開關的倆端并聯，本控制就是利用S1,S2的開合來控制
攝像機上述倆開關的開合。如下圖所示:
本控制器所在的原件易于購置，成本極低，容易制作，工作可靠，是電教工作者的好幫手。如下圖所示該控制器是電原理圖。圖中的IC1A(CD40106)中的6個獨立的施密特觸發器，
1~6.8~13為各個觸發器輸入，輸出端引腳。7腳接電源負極，14腳接電源正級。數字模擬開關集成電路IC2（CD4066）中的4個獨立雙向模擬開關，本電路僅用其中的S1,S2,S3 3個模擬開關，S4空著不用。
在這些模擬開關中，當他們的控制端，即5,6,10,13腳為低電平時，開關斷開，高電平時，開關閉合。S1的8,9腳S2的11,12腳分別與攝像機的拍攝開關和待命開關的倆端并聯，本控制就是利用S1,S2的開合來控制
攝像機上述倆開關的開合。如下圖所示:
