水質檢測器電路

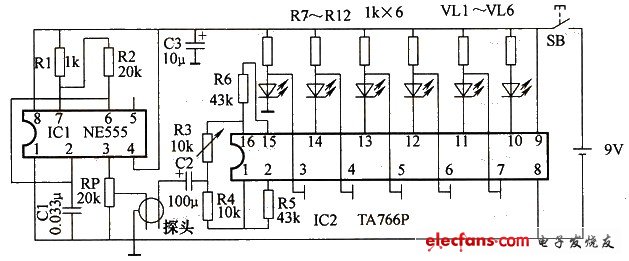

該電路中IC1與外圍元器件R1、RP、C1等構成多諧振蕩器電路。同時，在R3、R4的中間接點輸出端接有一只水質探測頭。探頭右側接IC2組成的LED“點式”電平顯示電路。由于水中雜質含量與水的純凈度成反比，在探測水質時，如果水質好，說明雜質含量少，而相應水中雜質成分的水解離子濃度就低，于是此水的導電率也低，則水電阻值就大，振蕩信號經過此水后的衰減量相應就大，因此電平指示器就因輸入信號幅值偏低而呈現出“低位”VL1～VL3范圍內某點“LED”顯示上。反之，水質不好、雜質量大，而使振蕩信號“高電平”衰減地通過探頭，輸入至LED顯示器上，從而使顯示器呈現VL4～ⅤL6范圍內某點“LED”顯示上。水質檢測器電路：

水質檢測器電路
?
