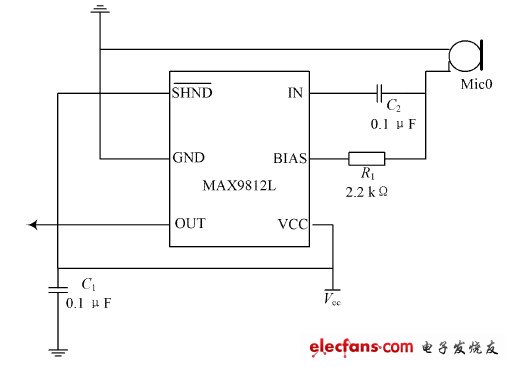

麥克風前置放大電路原理圖

麥克風前置放大電路采用MAX9812L 芯片制作，內置單個20 dB 固定增益放大器，尺寸小，具有業界頂級水平的100 dB 電源抑制比，極低的THD + N( 0. 015% ) , 230μ A 工作電流。處于關閉模式時，可將電源電流及偏置電流總和降低至100 nA，并且可以在2. 7~ 3. 6 V的電壓范圍下工作，為本產品提供了高信噪比、低能耗、便攜的解決方案。IN 引腳是信號輸入引腳，聲音通過迷你麥克風轉變成微弱的電流，芯片通過IN 引腳接收。BIAS 引腳為電壓補償引腳，能確保在多種供電電壓下正常驅動麥克風工作，并降低電壓的波動對信號處理的影響。

麥克風前置放大電路原理圖

閱讀全文
