J210組成噪聲消除器電路圖

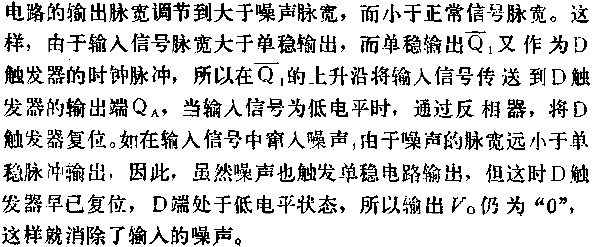

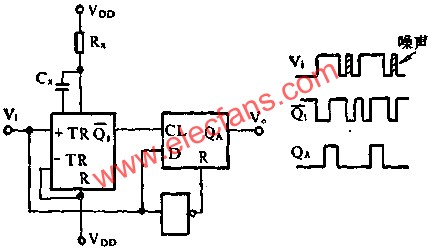

利用J210單穩態觸發器連接D觸發器，可組成噪聲消除電路，或稱脈寬鑒別電路。如圖3.42所示。一般噪聲的波形常表現為尖峰，所以噪聲脈寬遠小于正常信號脈寬。在調試時，只要將單穩

閱讀全文
