光電打靶玩具電路圖

一個滑稽可笑的貓頭鷹，當用光電槍擊中其腹部的靶心時，它的兩眼閃閃發光，且會發出悅耳的“嘟哩、嘟哩”的叫聲。五秒鐘后，它又會啟動停止發光和叫聲。本文介紹這個玩具的制作方法，它只用一塊CMOS數字集成電路和少量分立元件，結構簡單，適合初學無線電的愛好者制作。

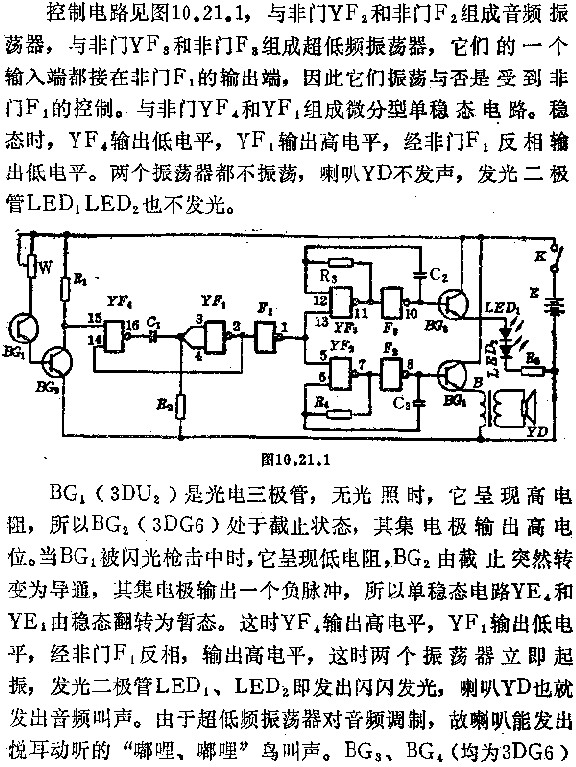

工作原理

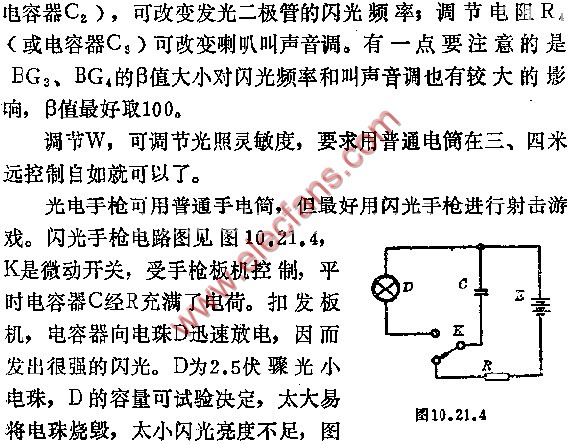

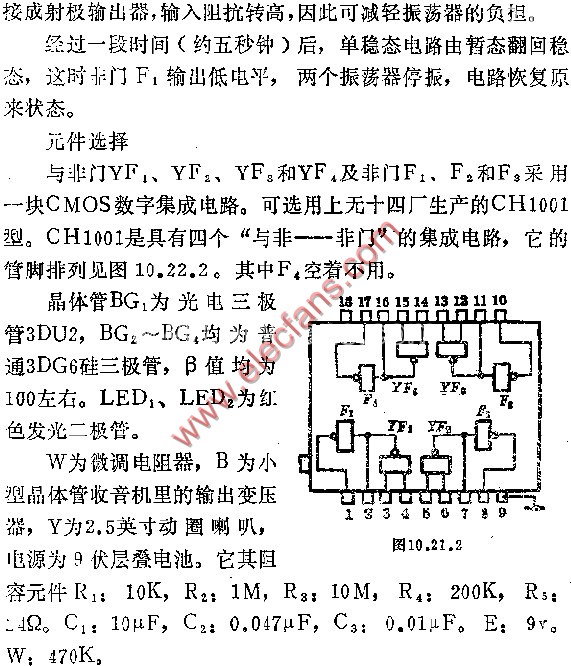

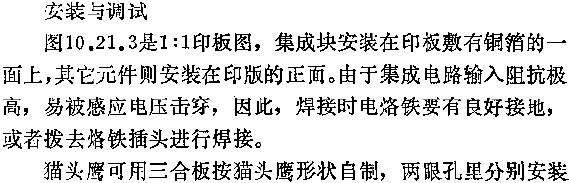

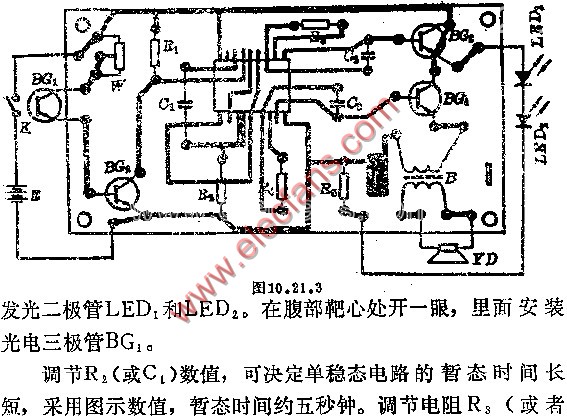

中C為470UF。R為限流電阻，否則充電電流太大，易損壞微動開關接點，R為100歐。E：9V。

閱讀全文
