電褥子的幾種典型電路圖

電褥子的常見電路有下列幾種：

（1）簡易普遍型電褥子

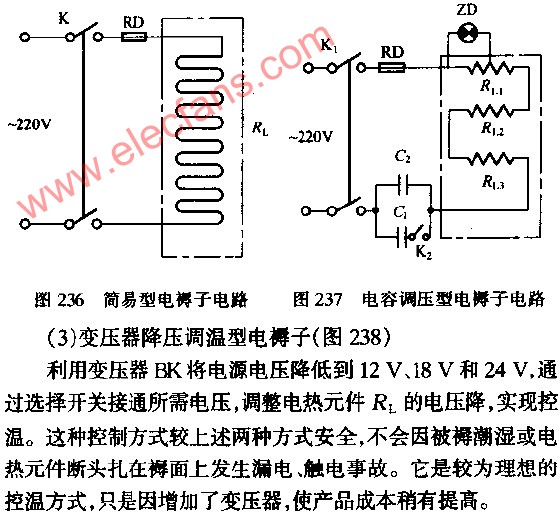

這種電實褥子不可調溫，把電熱元件直接與交流電源接通，產生電熱。為了進行短路保護，電路中串聯保險絲，如圖236所示，使用時，靠人工控制溫度。當溫升過高時，必須人工將電源開關K判斷，電熱元件RL中無電流通過，電褥子停升溫。過一段時間，如果溫度降得過低，可再將電源接通。顯然這種控溫方式很麻煩，但制造簡單，成本較低。圖中，RD為保險絲。

閱讀全文
