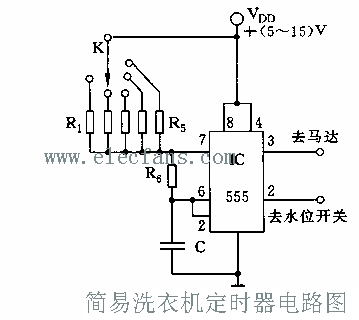

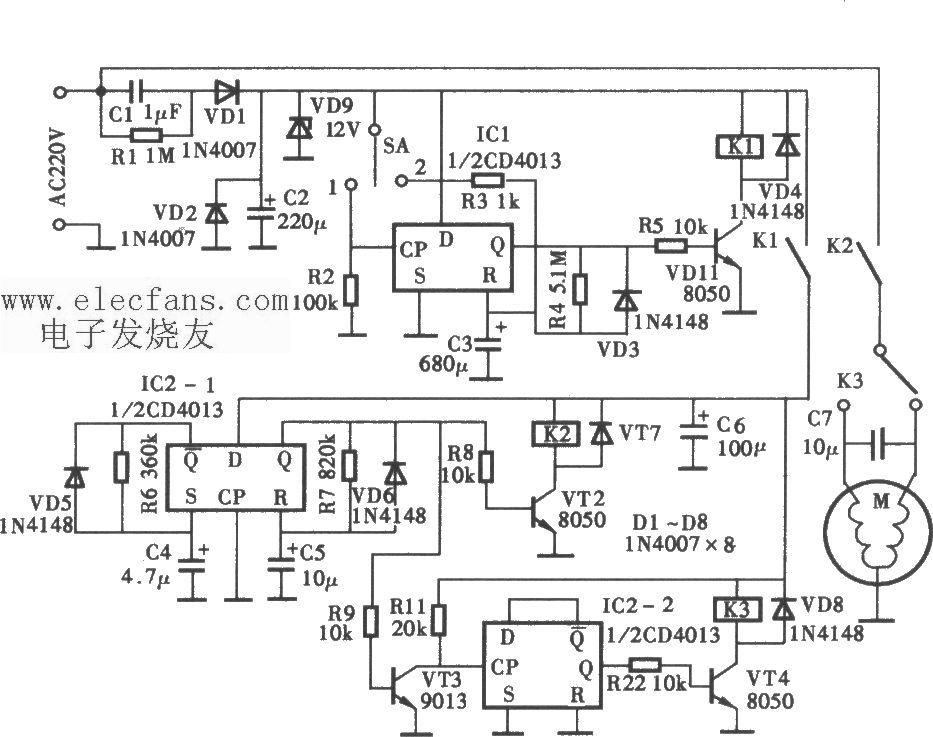

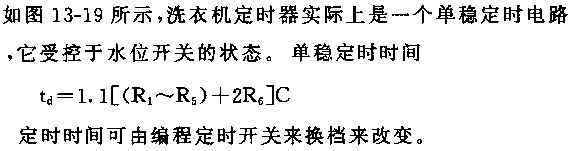

洗衣機定時器電路圖:一共有三路定時器電路，分別是洗衣機電子定時器電路,發條定時器普通雙桶洗衣機電路,和簡易555定時器電路

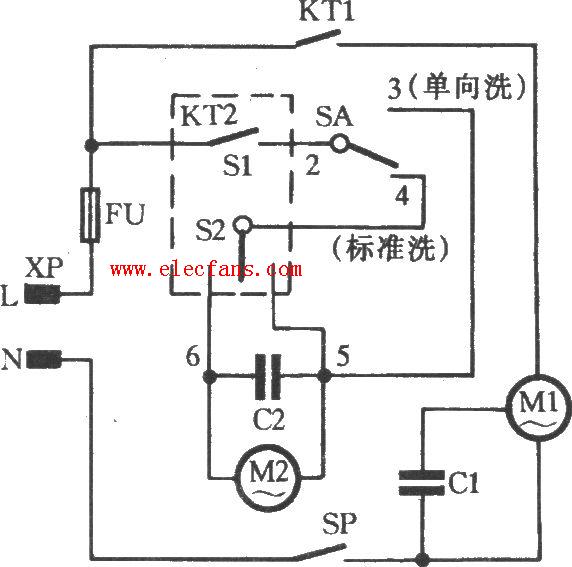

KT1為脫水定時器，M1為脫水桶電動機，SP是位于脫水桶蓋上的安全開關。KT2為洗滌定時器，也屬發條支配。SA為洗滌方式選擇開關，M2為洗滌電動機。
洗衣機定時器電路圖
