RS232轉RS485學電子專業的小伙伴肯定對它不陌生，大家也知道這種電路在網上一搜一大把。但是有一種電路應用，你肯定搜索不到。這種應用電路可以快速實現輸入、輸出雙隔離，也可以實現輸入、輸出及供電電源三隔離應用。

　　既然RS232轉RS485是大家都熟知的應用，我們就從熟悉的部分說起。在網上隨便一搜你會看到很多這種RS232轉RS485轉換模塊，各種型號廠家都有。有學習用的普通轉接模塊，也有工業使用的工業級轉換器。

　　圖1 普通轉換模塊

　　看到這種轉換模塊是不是有種親切感呢？在曾幾何時你是否親自拆過此類模塊呢？大部分人應該是肯定的回答，那下面就來看看其內部的大致原理圖吧。

　　圖2 傳統的設計方式

　　上圖電路一般只能用在一些簡單的應用場合，而且此電路的RS485電路由于受到換向電路的影響，通訊波特率一般做不高，一般就能支持到9600bps左右。同時采用這種竊電方式，在供電方面也不是很穩定，容易出現通訊丟幀情況。

　　為了更好的解決換向導致的通訊速率限制問題，廣州致遠電子推出了帶自動換向功能的RS485隔離收發器，此收發器最高支持500K的通訊波特率。應用此模塊就能很好的解決通訊速率限制問題，同時為了通訊的穩定性，需要對電路進行單獨供電處理。

　　圖3 雙隔離設計電路

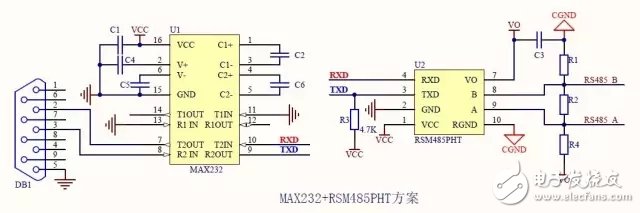

　　上圖中的方案，是采用MAX232芯片加上廣州致遠電子的RSM485PHT設計的隔離轉換電路，此設計電源與RS232未隔離，RS232與RS485總線端是隔離開的，這樣進行隔離設計可以有效的抑制RS485總線上的干擾傳導到232端。

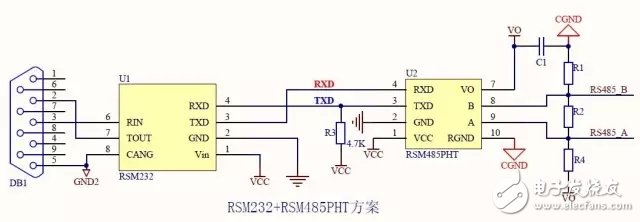

　　圖4 三隔離設計電路

　　編輯點評：在要求通信距 離為幾十米到上千米時，廣泛采用RS-485串行總線標準。RS-485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。邏輯“1”以兩線間的電壓差為+（2—6）V表示；邏輯“0”以兩線間的電壓差為-（2—6）V表示。接口信號電平比RS-232-C降低了，就不易損壞接口電路的芯片， 且該電平與TTL電平兼容，可方便與TTL 電路連接。
