另外還使用了B型濾波器。圖6為EVM測試設置的框圖。為了進行比較，還測量了 ADF4350.ADF4351由于帶內PLL噪聲性能改善產生較低的EVM可參見表3.其他改善EVM的因素有：ADF4351較低的鑒頻鑒相器（PFD）雜散水平。

　　圖6:EVM測量設置（原理示意圖）。

　　以差分方式驅動ADL5375 LO輸入，除了可以改善邊帶抑制和EVM之外，還具有性能優勢。與單端LO驅動相比，這一優勢提高了調制器輸出OIP2性能2dB至5dB.請注意，多數外部VCO僅提供單端輸出，因此ADF4351采用差分輸出優于使用外部VCO.圖7顯示使用850MHz至2450MHz濾波器（B型濾波器）的邊帶抑制結果。

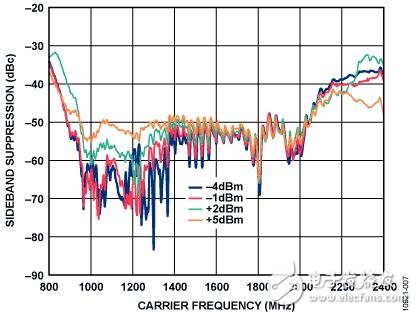

　　圖7:850MHz至2450MHz、B型濾波器的邊帶抑制結果。

　　常見變化

　　當單個濾波器無法完成所需的寬帶操作時，可以使用ADF4351的輔助輸出，在兩種類型的濾波器之間切換（見圖8）。使用一個RF雙刀四擲開關（DP4T）選擇濾波器1或濾波器2的差分輸出。

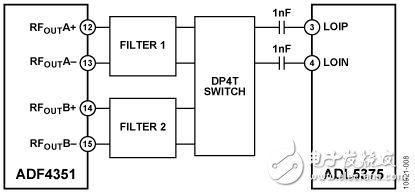

　　圖8：利用ADF4351的主輸出和輔助輸出實現濾波器切換的應用圖。

　　電路評估與測試

　　EVAL-CN0285-EB1Z評估板包含CN-0285中描述的電路，可以快速完成設置并評估電路性能。EVAL-CN0285-EB1Z板的控制軟件使用標準ADF4351編程軟件，該軟件包含在評估板附帶的光盤上。
