1、實時時鐘PCF8563

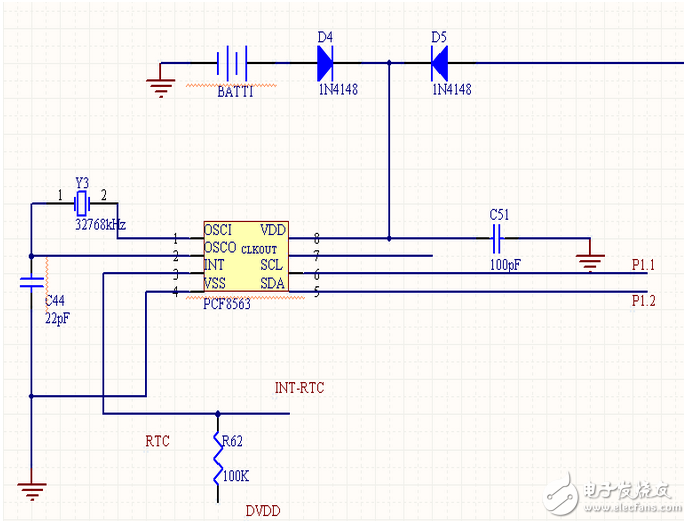

　　PCF8563是低功耗的CMOS實時時鐘/日歷芯片，它提供一個可編程時鐘輸出，一個中斷輸出和掉電檢測器，所有的地址和數據通過CI2 總線接口串行傳遞。最大總線速度為400Kbits/s，每次讀寫數據后，內嵌的字地址寄存器會自動產生增量。 PCF8563實時時鐘芯片的工作電路如下：

　　其中，OSOI為振蕩器輸入，OSOC為振蕩器輸出，/INT為中斷輸出（開漏；低電平有效），ssV接地，SDA為串行數據I/O，SCL為串行時鐘輸入，CLKOUT為時鐘輸出（開漏）， DDV為正電源。

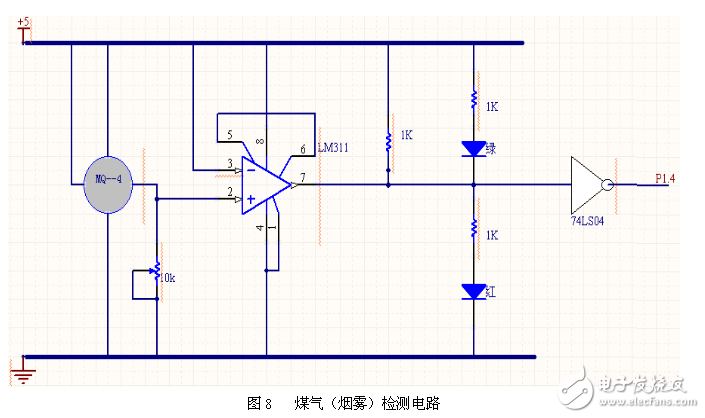

　　2、煤氣（煙霧）檢測電路 煤氣（煙霧）檢測電路如圖所示

　　集成比較器LM311的3號端恒輸入5V電壓，由于傳感器輸出電流與室內煤氣（煙霧）濃度成比例關系，即I=kC（I為傳感器輸出電流，C為室內煤氣濃度，k為比例常數），故可通過傳感器和電位器1R將濃度轉化為電壓信號輸入到LM311的2號端（即V=kC*1R） 。電壓比較器可將模擬信號轉換成二值信號。LM311是一種通用的集成比較器，開環增益低，失調電壓大，共模抑制比小；但其響應速度快，傳輸延遲時間短，而且可以直接把高電平信號輸入給單片機。 由以上分析可知，可以調節電位器的阻值來調節室內報警濃度的上限制。

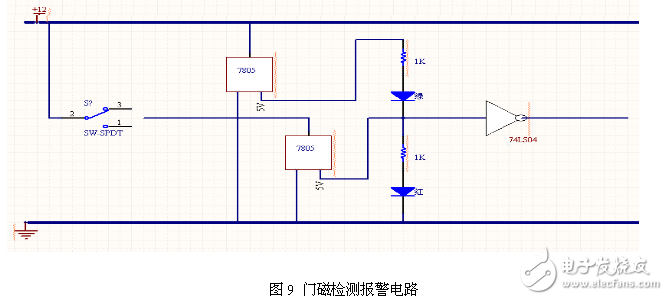

　　3.門磁檢測報警電路門磁檢測報警電路如下圖：

　　門磁開關5C-31B可設置為常開型和常閉型。當設置為常開始時，開門不報警，關門報警；當設置為常閉型時，開門報警，關門不報警。
