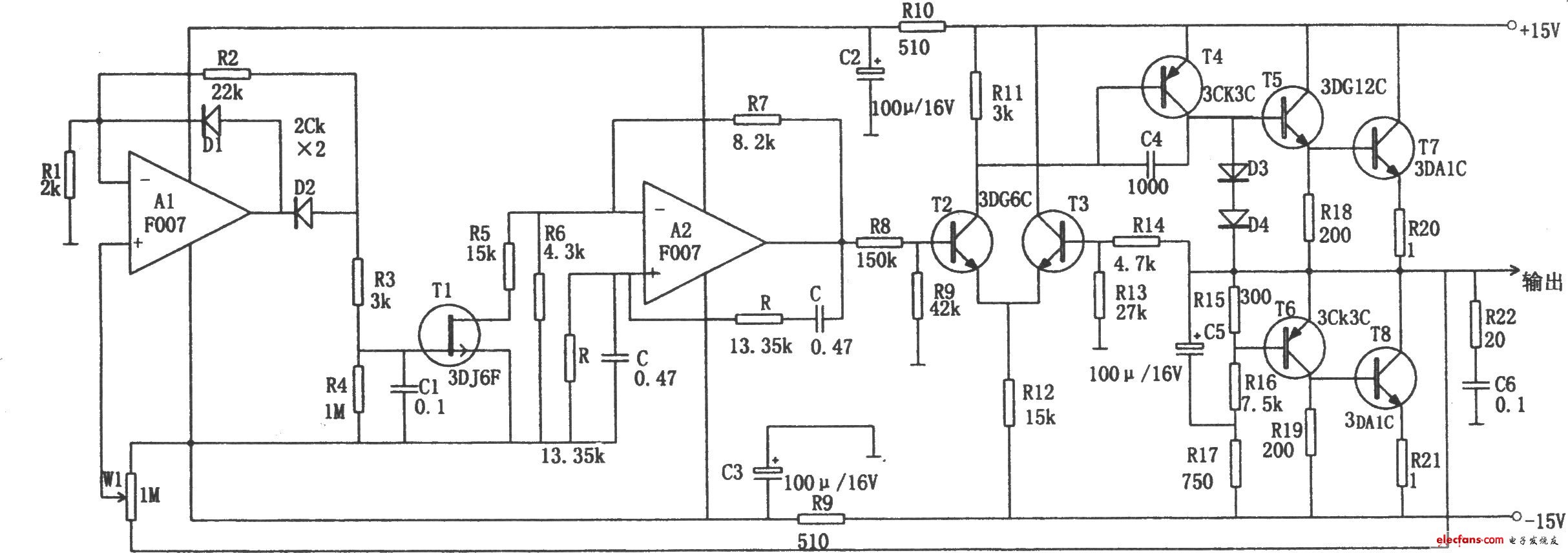

該電路的特點是穩幅性能好，輸出功率大，波形失真小，它是一種比較理想的低頻測量信號源。圖中，運算放大器A：及其反饋網絡組成一典型的文氏振蕩器，振蕩頻率為：f0=1/2πRC。F007組成的低頻信號發生器原理圖:
?
F007組成的低頻信號發生器原理圖
- 低頻(21934)
- 信號發生器(107081)
- f007(13076)
