輸入信號頻率可達2MHZ的IC同步檢波電路

電路的功能

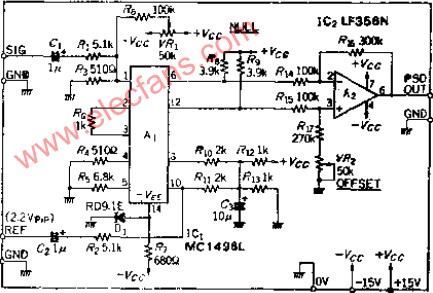

MC1496作為IC平衡調制電路被廣泛應用，電路的基本連接與調制電路相同，但輸出電路中加了電平移位電路，可用于同步檢波，得到EO=E.COSθ的輸出。沒有使用開關電路，按電路圖中的元件參數，信號頻率可達2MHZ。

電路工作原理

MC1496由雙晶體管差動電路組成，輸出為開路集電極式，使用時要外接負載電阻。為了進行直流耦合，用差動放大器接收A1輸出端的信號，OP放大器A2組成具有3倍放大量的電平移動電路。輸出失調調節會破壞差動平衡，所以在R17上串聯了50K的可變電阻進行調節。

MC1496內部的差動放大電路，當輸入超過300MV時便出現飽和狀態，所以在信號輸入端和基準相位輸入端分別加了衰減電路，這樣MC1496的輸入信號可達數伏。RO用來設定檢波靈敏度，R5用來設定內部電路的基準電流，它們的阻值必須隨-VCC的值而變，電路圖中的參數是按把-VCC穩定為-9V時的參數。電阻R12、R13用作內部差動放大電路的置偏，它把VCC分壓成1/2，選1K并無特殊依據。

同步檢波輸出中含有很多高頻分量。本電路在輸出端加了低通濾波器，把輸出信號平滑成直流。

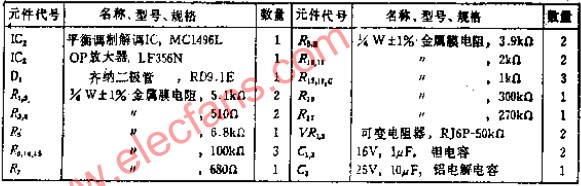

元件的選擇

MC1496作為平衡調制電路使用時，有時不能用于大的載波抑制比的場合，而且IC本身誤差也很大。作為檢波電路使用時，當輸入信號等于零時，仍會有泄漏輸出，可以用可變電阻VR1進行零位調整，但有時仍無法達到徹底平衡，遇到這種情況可以更換IC，如果在后級增加低通濾波器，也可除去泄漏。

調整

準備兩個能夠產生數十千赫茲的信號源，先從REF端輸入0DB的固定電平，當輸入信號為0時，輸出端無任何信號輸出是最理想的，但實際上由于IC1的誤差，不可能完全平衡，可一邊觀察輸出波形，一邊調整VR1，把輸出調到最小。

用VR2進行輸出的直流失調調節，如VR2的調節范圍不夠，會造成工作狀態不好，必須檢驗元件參數是否準確。

最后進行綜合檢查，從信號輸入端輸入偏離其準頻率的信號，產生差拍。因電路在輸出端加了低通濾波器，觀察到的輸出波形應該是整齊的正弦波。

使用說明

本電路是由IC乘法電路構成，失調漂移比普通OP放大器大，如果要求對輸出進行高增益直流放大，采用本電路時應注意。
