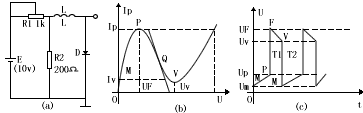

隧道二極管多諧振蕩電路
脈沖寬度：T1≈（L/RΣ）In[(UF-ET+IpRΣ1)/(Uv-ET+IvRΣ1)]
脈沖間隔：T2≈(L/RΣ2)In[(ET-IvRΣ2)/ET-IpRΣ2)]
式中：RΣ1=R1//R2+（UF-Uv)/(Ip-Iv)
RΣ2=R1//R2+(Up/Ip),ET=E[R2/(R1+R2)]
