功率測量及顯示電路

功率測量及顯示電路由真有效值轉換電路和單片機系統組成。

⑴ 真有效值轉換器 選用高精度的AD637芯片(圖 16)，其外圍元件少、頻帶寬，精度高于0.5％。

圖16 真有效值轉換電路

⑵ 單片機系統 本系統主要由 89C5l 單片機、可編程邏輯器件 EPM7128、A/D 轉換器AD574 和鍵盤顯示接口電路等組成。經AD637進行有效值變換后的模擬電壓信號送A/D轉換器AD574，由89C51控制AD574進行模/數轉換，并對轉換結果進行運算處理，最后送顯示電路完成功率顯示。其中EPM7128完成地址譯碼和各種控制信號的產生，62256用于存儲數據的處理。

鍵盤顯示電路用于調試過程中的參數校準輸入，主要由顯示接口芯片8279，4×4鍵盤及8位數碼管顯示部分構成。
⑶ 軟件設計 本系統用軟件設計了特殊功能鍵，通過對鍵盤的簡單操作，便可實現功率放大器輸出功率的直接顯示(以十進制數顯示)，精確到小數點后4 位，顯示誤差小于4.5％。 本系統軟件采用結構化程序設計方法，功能模塊各自獨立。軟件主體流程圖如圖17所示。
系統初始化：加電后完成系統硬件和系統變量的初始化。其中包括變量設置、標志位設定、置中斷和定時器狀態、設置控制口的狀態、設置功能鍵等。

等待功能鍵輸入：由鍵盤輸入命令和校準參數。 控制測量：由單片機讀取所設定的數值，進行數據的處理。
顯示測量結果：AT89C51控制8279顯示接口芯片，使用8位數碼管顯示測量的輸出功率。

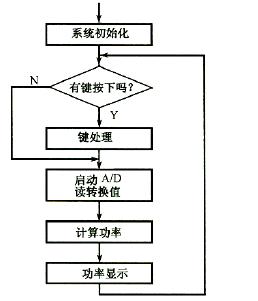

圖17 軟件主體流程圖
