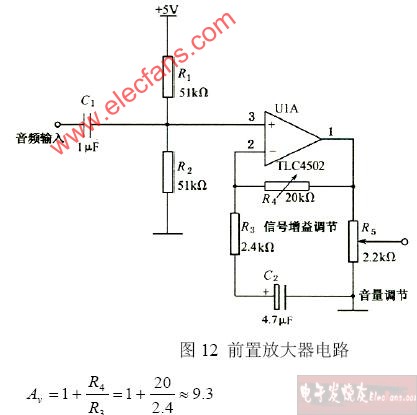

如圖12所示。設置前置放大器，可使整個功放的增益從1～20連續可調，而且也保證了比較器的比較精度。當功放輸出的最大不失真功率為1W時，其8Ω上的電壓Vp-p=8V，此時送給比較器音頻信號的Vp-p值應為2V，則功放的最大增益約為4（實際上，功放的最大不失真功率要略大于1W，其電壓增益要略大于4）。因此必須對輸入的音頻信號進行前置放大，其增益應大于5。
前放仍采用寬頻帶、低漂移、滿幅運放TLC4502，組成增益可調的同相寬帶放大器。選擇同相放大器的目的是容易實現輸入電阻Ri≥10kΩ的要求。同時，采用滿幅運放可在降低電源電壓時仍能正常放大，取V+=Vcc/2=2.5V，要求輸入電阻Ri大于10kΩ，故取R1=R2=51kΩ，則Ri=51/2=25.5kΩ，反饋電阻采用電位器R4，取R4=20kΩ，反相端電阻R3取2.4kΩ，則前

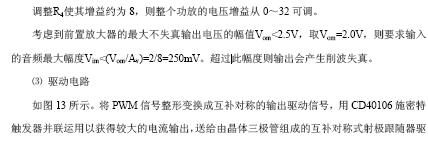

置放大器的最大增益Av為

動的輸出管，保證了快速驅動。驅動電路晶體三極管選用2SC8050和2SA8550對管。 ⑷ H橋互補對稱輸出電路 對VMOSFET的要求是導通電阻小，開關速度快，開啟電壓
圖 14 H 橋互補對稱輸出及低通濾波電路
⑸ 低通濾波器 本電 14)。對濾波器的要求是上限
得到了一組較佳的參數：L1=22μH，L2
小。因輸出功率稍大于1W，屬小功率輸出，可選用功率相對較小、輸入電容較小、容易快速驅動的對管，IRFD120和IRFD9120 VMOS對管的參數能夠滿足上述要求，故采用之。實際電路如圖14所示。互補PWM開關驅動信號交替開啟Q5和Q8或Q6和Q7，分別經兩個4階Butterworth濾波器濾波后推動喇叭工作。

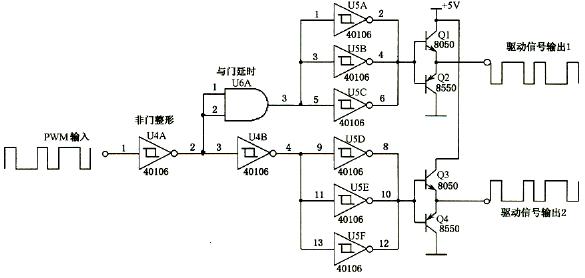

圖 13 驅動電路

圖 14 H 橋互補對稱輸出及低通濾波電路
