乙類雙電源互補對稱功率放大電路組成　　　　　　　　　　　　　　　　　　

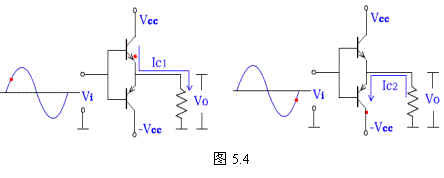

　　在圖5.4所示電路中，兩晶體管分別為NPN管和PNP管，由于它們的特性相近，故稱為互補對稱管。

　　靜態時，兩管的I_CQ=0；有輸入信號時，兩管輪流導通，相互補充 。既避免了輸出波形的嚴重失真，又提高了電路的效率。

　　由于兩管互補對方的不足，工作性能對稱， 所以這種電路通常稱為互補對稱電路。
　　　　　　　　　　　　　　　　　　　
　　　 　　
二、分析計算

1. 輸出特性曲線的合成

　　　　　

　　因為輸出信號是兩管共同作用的結果， 所以將T₁、T₂合成一個能反映輸出信號和通過負載的電流的特性曲線。合成時考慮到：

　　（1）v_i=0時,V_CEQ1=V_cc ， -V_CEQ2=V_cc， 因此 Q₁=Q₂ 。

　　（2）由流過R_L的電流方向知i_c1與i_c2方向相反。即兩個縱坐標軸相反。

　　（3）特性的橫坐標應符合：v_CE1+v_EC2=V_cc-(-V_cc)=2V_cc

　　 v_CE1的原點與-v_CE2=2V_cc點重合；-v_CE2的原點與+v_CE1=2V_cc點重合。

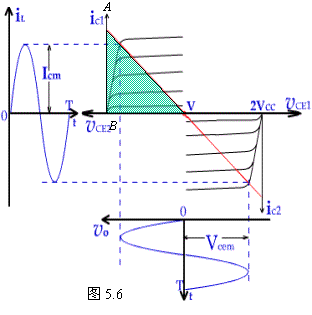

　　由以上三點，得兩管的合成曲線如圖5.6所示。這時負載線過V_cc點形成一條斜線，其斜率為-/R_L。顯然，允許的i_C的最大變化范圍為2I_Cm，v_CE的變化范圍為2（V_CC-V_CES）=2V_cem=2I_cmR_L。如果忽略BJT的飽和壓降V_CES，V_cem=I_cmR_L≈V_CC。

2. 計算輸出功率P_o

　　在輸入正弦信號幅度足夠的前提下，即能驅使工作點沿負載線在截止點與臨界飽和點之間移動。如圖5.6所示波形。 輸出功率用輸出電壓有效值V₀和輸出電流I₀的乘積來表示。設輸出電壓的幅值為V_om，則　
　　
　　這恰好是圖5.6中△ABQ的面積。因為I_om=V_om/R_L，所以
　　
　　圖5.5中的T₁ 、T₂可以看成工作在射極輸出器狀態，A_V≈1。當輸入信號足夠大，使V_im=V_om= V_cem= V_CC- V_CES ≈V_CC和I_om=I_cm時，可獲得最大的輸出功率　　 　　

　　由上述對P_o的討論可知，要提供放大器的輸出功率，可以增大電源電壓V_CC或降低負載阻抗R_L。 但必須正確選擇功率三極管的參數和施加必要的散熱條件，以保證其安全工作。

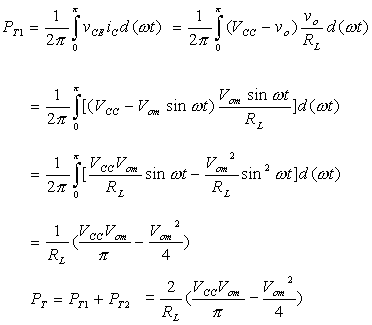

3.BJT的管耗P_T

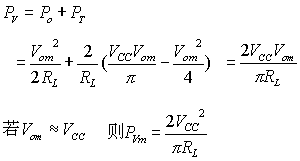

4、電源提供的功率

5、效率η

三、功率BJT的選擇

1、最大管耗和最大輸出功率的關系

上式表明：當V_om" 0.6V_CC時，BJT具有最大的管耗，

　

因此，功率三極管的選擇應滿足以下條件：

例題：P220，5.2.3

已知：v_i為正弦波，R_L=8W， V_CES=0，P_om=9W

求 （1）±V_CC的最小值，

　 （2）BJT的I_CM、

　 （3）P_om=9W時的P_v 　（4）BJT的P_CM 　（5）v_i的有效值　

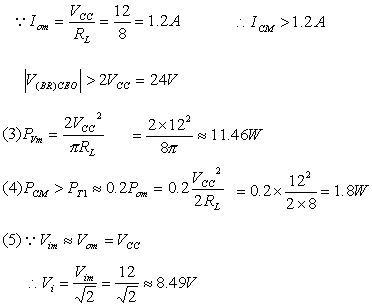

解(1)

　(2)BJT的I_CM＞ I_om
