帶RC電路的環形振蕩器電路圖

圖帶RC電路的環形振蕩器

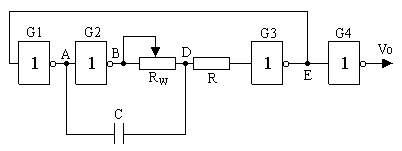

電路如圖所示。其中G4用于整形，以改善輸出波形，R為限流電阻，一般取100Ω，電位器R_w要求不大于1KΩ。電路利用電容C充放電過程，控制D點電壓V_D，從而控制與非門的自動啟閉，形成多諧振蕩，電容C的充電時間t_w1、放電時間t_w2和總的振蕩周期T分別為：

t_w1≈0.94RC, t_w2≈1.26RC ， T≈2.2RC

調節R和C的值，可改變輸出信號的振蕩頻率。

以上這些電路的狀態轉換都發生在與非門輸入電平達到門的閥值電平V_T的時刻。在V_T附近電容器的充放電速度已經很緩慢，而且V_T本身也不夠穩定，易受溫度、電源電壓變化等因素以及干擾的影響。因此，電路輸出頻率的穩定性較差。

閱讀全文
