51基于DTL的繼電器隔離電路原理圖

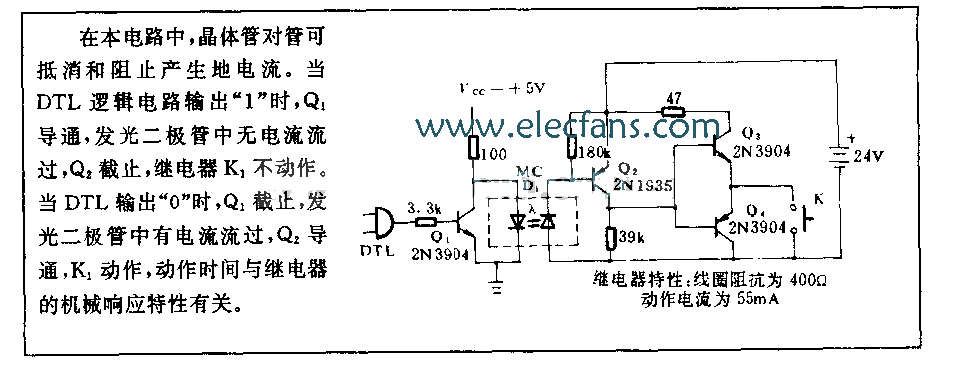

當DTL邏輯電路輸出1時，Q1導通，發光二極管中無電流流過，Q2截止，繼電器K1不動作。當DTL輸出0時，Q1截止，發光二極管中有電流流過，Q2導通，K1動作，動作時間與繼電器的機械響應特
2011-09-06 10:19:106015
