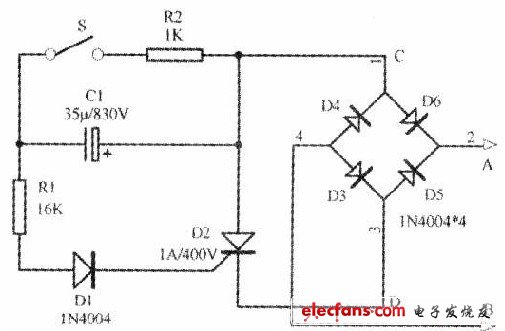

如下圖所示是自動延時照明開關電路，該電路有一定的實用性，當夜晚離開房間關掉照明燈時，若燈的開關不在門口，那么關燈后就要摸黑走到門口，十分不方便。但若使用下圖所示的電路，可以在關燈后延時一段時間，讓你有充足的時間離開房間，免受摸黑之苦。

　　電路中A、B分別接在原開關的兩端，合上電路中的開關S時，交流電的正半周經D6、R2、R1、D1加到可控硅控制極，觸發可控硅導通：交流電的負半周經D4、R2、R1、D1同樣加到可控硅的控制極，觸發可控硅導通。可控硅導通后，相當于短路C、D兩點，因而A、B兩點也經過二極管和導通的可控硅閉合起來。此時照明燈殼。斷開開關S后，由于電容C1經可控硅控制極、R1和D1放電，使可控硅仍有觸發電流維持導通。隨著放電電流逐漸減小，一段時間后，可控硅截止，此時照明燈熄滅。按圖中所示的參數值，電路延時時間約為40~50秒。

　　元件選擇：可控硅選用工作電流為1A、耐壓為400V的即可;D1、D3~D6可選用lN4004的整流二極管。Cl選用耐壓為630V、容量為35μF的電解電容。

　　注意：電路正確裝配完成后，若合上S開關后燈不亮，可適當減小R1的阻值。
