不致冷的檢波放大電路圖及原理

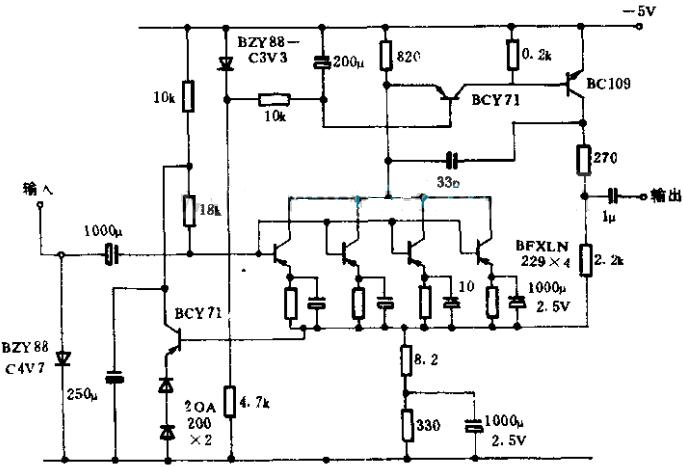

本電路是一個低噪聲的放大器，其輸入與工作在室溫下的ORP10銻化甸檢波器相連接。4個低噪聲晶體管并聯作為第一級，以便與連接在輸入端的低噪聲電平的光敏電阻（30歐姆）相配。有效噪聲系數為3dB，電壓增益為220，帶寬大于1MHz。
