2．1 現場測量單元

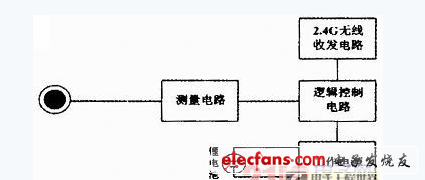

　　現場測量單元主要由無線溫度傳感器、測量電路、邏輯控制電路、無線收發電路和供電電路組成，如圖2所示。無線式溫度傳感器用于測量帶電物體表面的溫度，如高壓開關柜內的裸露觸點和母線連接處的運行溫度。現場測量單元通過2．4G無線網絡將溫度信號發送到無線式溫度監測。

圖2

　　2．2 現場監控單元

　　現場監控單元主要由無線溫度監測儀來實現。每個無線溫度監測儀相當于一個無線接入點，可同時接入6只無線溫度傳感器。無線溫度監測儀一般安裝在高壓開關柜柜體外，具有現場查詢、參數設置和報警等功能。無線溫度監測儀采用LCD顯示器顯示現場監測溫度，并通過隔離RS-485工業總線接口與遠程監控系統相連，將溫度數據上傳至遠程監測終端。

　　2．3 遠程系統監控終端

　　遠程監測終端安裝在變電站控制室內，接收現場監控單元上傳的數據，并按電力系統通訊標準規約（如電力系統101規約協議）將數據傳送至變電站綜合自動化系統。系統在不組網的情況下，測量單元和現場監控單元可以脫離遠程控制終端運行，構成獨立的測溫裝置，對高壓開關柜觸頭溫度進行現場監測；在組網時，可實現高壓開關柜溫度現場及遠程兩級監測。

　　安裝在監控系統計算機上的高壓設備溫度實時在線監測管理分析軟件，能夠?qū)崿F(xiàn)溫度實時顯示、歷史數據記錄和對比分析、預警及報警、運行狀態全程記錄以及報表打印等功能。可以有效地幫助運行人員監測和分析對比高壓設備監測點的溫度變化情況，及時預測出故障發生的部位，從而保證高壓設備的安全運行。

　　3 現場應用設計實例

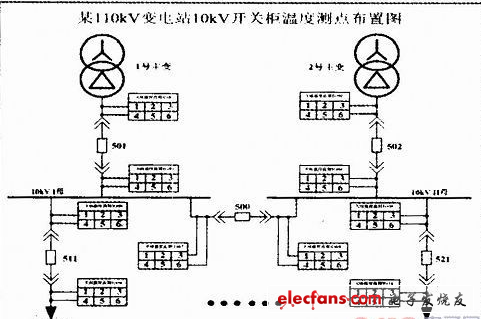

　　這里，以某110kV變電站10kV配電室高壓開關柜監測為例，來說明無線測溫技術在高壓設備監控中的應用。如圖3所示，將無線溫度傳感器安裝在與高壓開關柜內設備連接的部位（易發熱點，如出線間隔與母線連接處、電纜頭連接處等）。溫度檢測儀安裝在柜體外部，每六個溫度傳感器共用一個溫度監測儀，構成一個簡單的現場無線測溫網絡，再通過隔離RS-485工業總線接口與遠程監控系統相連，組成一個高壓設備遠程無線測溫監控系統，實現對該變電站開關柜設備溫度的在線監測。

圖3
