2.1 場測信號

　　(1)服務內測量。服務內測量是使用未作修改的數字電視信號本身，通過重復播放一段有伴音的視頻序列，并*估圖片質量。

　　(2)服務外測量。所謂服務外就是指無法正常接收電視節目，對于服務外測量，發射和接收將使用特殊的裁剪過的信號。這些信號具有和普通數字相等的平均功率并占據相同的頻帶，但因?yàn)榉?wù)區外特定的信道特性而進行了一些裁剪，一段普通的測試信號是一串帶有伴音的重復播放的視頻序列，用于*估碼流的錯誤。這些測試碼流是未受干擾的沒有間隔的循環序列構成的。信號的比特率貼近信道容量，以最大化檢測視頻錯誤概率的精度。使快速錯誤檢測達到最優。

　　2.2 場測儀器

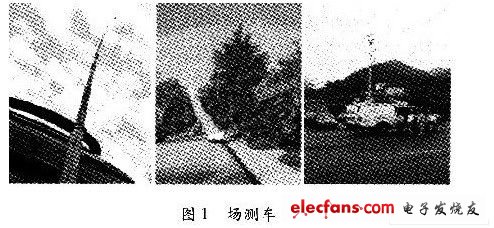

　　場測儀器是架在車上，在車上豎一個電線桿，離地10 m處安置一個接收天線，再附加一些接收機、*器、測量?jī)x等設備。天線接收到的信號送入車內，如圖1所示。

　　場測工具的設計分為兩種，一種是強制的，是場測過程中必須用到的設備，另一種是可選的，用于幫助測試者進行判斷。

　　3 場測的方法

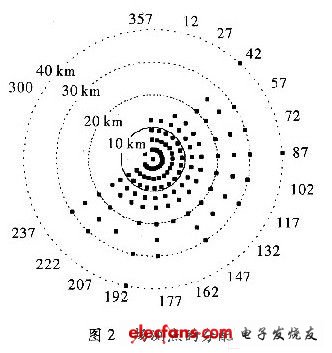

　　覆蓋測試是根據特定的半徑和幅角在圓周上進行選點的，這些測試點的選擇總共包含18個不同幅角(12，27，42，58，72，87，102，117，132，147，162，177，182，207，222，287，300，357)，對應于以發射機為圓心的3，6，9，12，15，20，25，30和40 km這幾個半徑上。選點是出于幅角的考慮，展現了至少45 dBμV/m內的場強估計，并根據地形信息通過算法得到有用信息。圖2展示了場測選點的地形分配，測試點的具體參數，如表2所示。

　　在實際中，覆蓋測試必須考慮到時間因素，信道參數的測量是和不同的季節和氣候變換相關聯的。

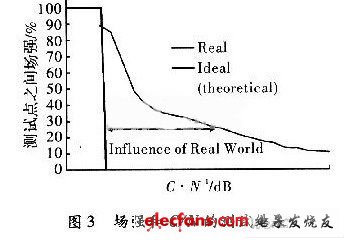

　　場測結果有兩種紀錄方法，一種是記錄各測試點的場強相對于該區域場強門限的百分比，對于不同的點，又分為兩種情況。如果在接收邊緣區域，場強門限(Elim)定義為：Elim=Erec-M，se M>0 dB，如果不在邊緣區域，則Elim>Erec，se M=0 dB。另一種記錄方法是記錄各測試點的場強相對于接收門限信噪比的百分比，如圖3所示。

　　4 結束語

　　本文介紹了場測的各種分類以及覆蓋測試的具體方案，可以使讀者對數字電視實地測試技術有一個概念上的清晰了解。
