　　本文根據瞬變光輻射探測中強背景、弱目標的特點，設計出以FPGA為控制和處理的核心的數據采集方案。該方案采用背景與信號雙重濾波通道，二級程控放大，有效地保證了信號采集質量;同時對目標信號采用變頻存儲，大大降低了對數據存儲與傳輸?shù)囊螅ＷC了采集過程中有較一致的測量精度。

　　1 系統組成及工作原理

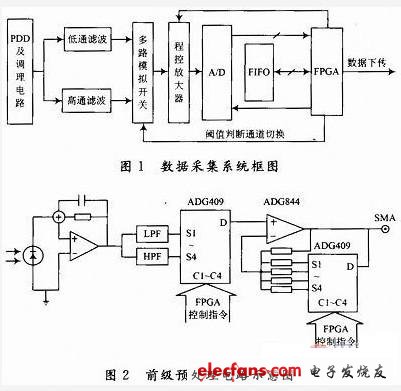

　　數據采集系統大致可分為三個部分：前級預處理模塊，采樣存儲模塊，F(xiàn)PGA控制模塊，其中前級預處理模塊包括光電轉換器件，有源濾波器組，程控放大電路等。整個系統框圖如圖1所示，光電轉換電路將進入系統的光信號通過探測器轉化為電流信號，然后經跨阻運算放大器轉換為電壓信號。系統設計兩個濾波通道：背景采用低通濾波，信號采用高通濾波。在起始狀態，模擬開關默認選通背景通道，程控放大器設置為背景模式。背景信號經A/D采樣后送入FPGA，進行閾值比較。當檢測到大于閾值的情況時，F(xiàn)PGA對模擬開關進行通道切換，高通濾波器通道選通，同時程控放大器工作模式選擇為信號模式。根據信號前陡后緩的特點，F(xiàn)PGA通過對A/D與FIFO的協同控制，實現數據先密后疏地采集存儲。

　　2 數據采集系統硬件設計

　　2.1 前級預處理電路

　　光電檢測電路中，光電探測器直接關系著系統性能的優劣。為了減小由環境電磁輻射所引起的感生電流的影響，器件適宜選擇陶瓷封裝。另外，探測器的感光面積不能過大，否則會導致暗電流、節電容、上升時間等參數增大，影響探測效果。設計中采用日本濱松公司的S2387硅光二極管，該探測器具有靈敏度高，時間響應快，動態范圍大等特點。電路設計采用零偏置模式，無暗電流，二極管噪聲主要是分流電阻產生的熱噪聲，同時具有最佳的精密度和線性度。高低通濾波器采用有源濾波器，反應速度快，濾除諧波效果好，可以動態的補償無功功率。程控放大器由集成運放與模擬開關組成，通過FPGA控制模擬開關，在運放的輸入端接入不同的電阻實現增益的調整。

　　2.2 采樣存儲電路

　　由于目標信號動態范圍很大(約為80 dB)，因此需要選擇寬動態范圍的ADC來實現對信號的采集。采用14 b ADC采樣幅度變化達4個數量級的動態范圍的信號，能滿足系統所要求的高探測靈敏度要求。但是由于A/D轉換器件都存在精度誤差，用高精度的A/D轉換元器件當作低精度的A/D轉換元器件使用可以減小精度誤差。本設計采用ADI公司的16 bAD976A。AD976A低功耗16 b逐次逼近式A/D轉換器，轉換速度為200 KSPS，可選用內部或是外部的2.5 V參考電源。AD976允許16 b一次并行輸出，又可以以兩個8 b的形式輸出。設計中為節省管腳采用雙8 b輸出。

　　為了保證在不同時鐘域間準確地傳輸數據，數據緩存采用異步FIFO。異步FIFO具有高速、可靠性好等特點，能夠避免不同時鐘間由于相位差異造成數據的誤采樣。設計中采用的IDT7204是IDT72XX系列中的4 096×9 b的CMOS雙口存儲緩存芯片。內部讀、寫指針在先進先出的基礎上進行讀寫，其寫時鐘W和讀時鐘R由外部提供;滿標志()和空標志()控制數據的溢出和空讀，仿真存儲器滿時寫入數據，能方便地進行任意字深和字長的擴展。

3 FPGA控制邏輯設計

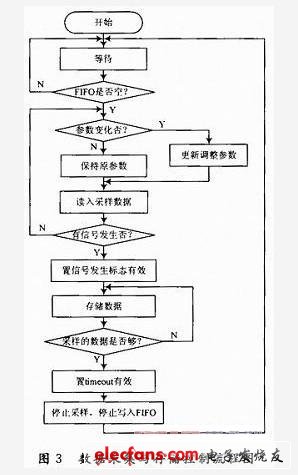

　　數據采集系統以FPGA為核心完成自適應閾值設定，工作模式切換、變頻采樣存儲以及按照接口協議下傳數據。數據采樣和存儲控制流程如圖3所示。

　　3.1 自適應閾值設定

　　自適應閾值的設定是根據當前背景噪聲的大小進行現有閾值進行更新。系統默認的工作狀態是背景檢測模式，當采集到系統所要求的數據個數后，將這些數據求其有效值后乘以一個加權系數(一般情況下是5～10)作為當前的閾值。系統每隔一段時間給FPGA重新賦閾值。當所采集的數據的幅值連續超過當前閾值設定的次數時，此時系統判定當前的背景信號發生，F(xiàn)PGA控制切換相關的電路，啟動相關的電路工作。這樣做的目的是防止高能粒子撞擊光學鏡頭或是光罩，瞬間產生超過當前閾值的能量造成誤觸發。
