摘要

本文首先對PMU 進行了簡單的介紹，有助于讀者理解PMU 的基本功能和選擇方法。其次主要講述LP3925數據手冊中的一些不易理解的部分，比如多功能輸入輸出口的設置等，有助于讀者更好地理解LP3925 的靈活性和可配置性，加深對LP3925 的理解。另外介紹了LP3925 在實際使用中的一些注意事項以及一些常見問題的解決方法，可以幫忙讀者在設計初期注意規避實際使用中的一些可能會遇到的問題，縮短調試的時間。

1. 認識電源管理單元 （下面簡稱PMU）

1.1 什么是PMU

PMU 是一個芯片，一般集成了電子系統需求的若干電源供應，從而簡化系統的電源設計，同時可以滿足系統小型化的需求；

PMU 可以說是隨著電子系統的電源需求復雜性和小型化需求一起發展起來的，今天PMU 的范圍不僅涵蓋了集成若干DC/DC 和LDO 的小型電源系統，也涵蓋了集成很多其他功能（比如充電器，模數轉換器，比較器，實時時鐘RTC 等）的比較完全的電源管理系統。

1.2 PMU 選擇的基本考慮

對于PMU，最基本的功能是給電子系統供電，所以首先看的是供電能力和時序，比如DC/DC，LDO 的數量以及電流的驅動能力，默認輸出電壓設置和上下電時序等能否滿足系統的要求。

其次看其他系統需要的輔助功能，比如需不需要電池充電管理，ADC，RTC，比較器等。·

當然PMU 也不是越復雜，功能越全越好，考慮到系統布線，散熱，調試時間等多種因素，最滿足系統需求的PMU 才是最合適的。

2 LP3925介紹

2.1 LP3925 簡介

LP3925 是非常靈活的可以調整電源電壓和時序的全功能的PMU，可以給TD-SCDMA 手機系統或者其他應用處理器平臺供電。

3925 集成了3 路高性能的800mA 輸出電流的Buck 降壓變換器，4MHz 的工作頻率可以支持小尺寸的1uH 的電感應用。其中兩個Buck 可以支持DVS（動態電壓調整）的功能。開機和關機時序可以根據需要在生產時調整（具體調整范圍可以參考datasheet Page24， additional configuration options） 。

集成了15 路LDO，其中10 路通用的低噪聲LDO，3 路WILO（寬輸入低輸出wide input low output）LDO，1 個USB LDO 和一個低輸出電流的LDO；

集成了具有1.2A 的路徑管理（power route）功能的線性充電管理單元，支持28V OVP；

集成了具有2 個鬧鐘的RTC 模塊，2 個比較器和2 個TCXO 緩沖器，12bit 的ADC，備用電池充電管理等；

可以支持無電池開機。

2.2 LP3925 datasheet 中幾個重點：

2.2.1 Buck/LDO 等功能模塊的使能控制（datasheet 13 和25 頁）：

對于每一個功能模塊，都有相對的4 位寄存器值來控制它的使能，這些對應的寄存器可以在datasheet第13 頁找到。知道了寄存器地址，再去看如何設置這些寄存器的值。Datasheet 第25 頁的表格包含了詳細的使能信號控制模式，可以把第25 頁的表格理解成一個查找表，需要什么控制方式，在表中查找對應的寄存器值。

首先每一個功能模塊對應的寄存器位可以在第13 頁可以找到，寄存器地址從0x37 到0x41。

表 1： 電源使能控制方式選擇寄存器（ datasheet 13 頁）

其次，對應的寄存器的4 位值控制了對應模塊的使能方式，對于具體的值的定義可以在25 頁的表中出查到。

表2：寄存器0x37-0x41 控制信號查找表（ datasheet 25 頁）

下面以LDO1 為例，介紹各個模塊的控制方式： 在第13 頁可以看到LDO1 的控制方式對應寄存器0x37的低4 位，這4 位的值從0H 到FH，LDO1 有不同的控制方式：比如0H 表示LDO1 是一直關閉的；2H表示LDO1 的使能關閉取決于寄存器0x00 的bit0 的值，如果寄存器0x00 bit0 是0b，LDO1 是關閉的，如果寄存器0x00 bit0 是1b，則LDO1 是使能的；8H 表示LDO1 的使能取決于Enable1 的電平；9H 表示LDO1 的使能取決于Enable2 的電平；Enable 的來源見下面的多功能引腳介紹。以此類推，可以得出其他功能模塊的控制方式。

2.2.2 多功能引腳：

Datasheet 第26 頁的表格包含了多功能引腳的詳細定義，對于每一個多功能引腳，都有相對應的4位寄存器值來控制它的實際功能。同樣可以把第26 頁的表格理解成一個查找表。

首先每一個多功能引腳的功能定義對應的寄存器位可以在第13 頁找到，寄存器地址從0x19 到0x23。

其次，對應的寄存器的4 位值控制了對應多功能引腳的實際功能，可以在第26 頁里面找到寄存器值和功能的對應關系。

下面以O(shè)SC_32KHz 為例，介紹各個多功能引腳的實際功能。在第13 頁可以看到OSC_32KHz 的功能控制對應寄存器0x19 的低4 位，這4 位的值從0h 到Fh，OSC_32KHz 有不同的功能：比如0h 表示OSC_32KHz 是高阻態；1h 表示OSC_32KHz 是與PWR_ON 引腳電平信號相反的數字輸出引腳；2h 是比較器1 的輸出引腳；4h 是Enable1 信號；5h 是Buck1 的DVS 控制信號，7h 是ADC1的輸入引腳；8h-Fh 是32KHz 的時鐘輸出引腳。

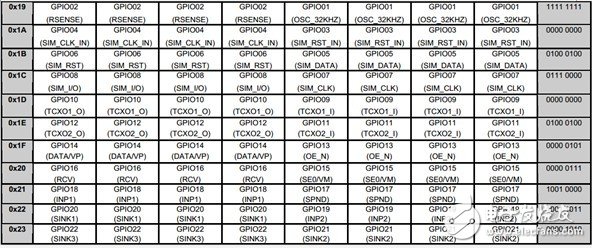

表3： 0x19-0x23 多功能引腳功能控制寄存器（ datasheet 13 頁）

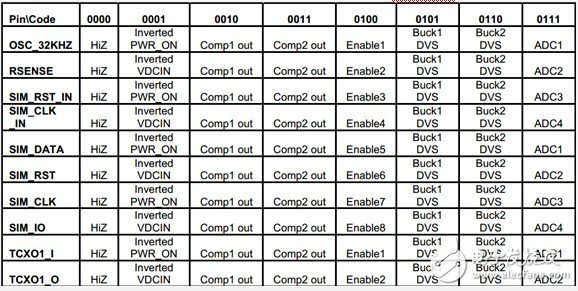

表 4： 寄存器 0x19-0x23 多功能引腳功能查找表（ datasheet 26 頁）

2.2.3 充電管理恒流到恒壓模式的轉換

在通常的描述里面，通常描述恒流到恒壓的的轉換電壓是電池的充電截止電壓，但是在實際的芯片設計中，充電電壓的檢測點經常不是放在電池的引腳上，這樣充電過程中，由于充電器內阻的關系，檢測點的電壓和電池引腳上的電壓會有一些差異，這就造成了在實際測試時，電池引腳上的電壓還沒有到充電截止電壓時，充電器就已經由恒流轉換到恒壓模式了。下面這張圖是把datasheet 32 頁的圖優化了一下，可以更好的幫助理解

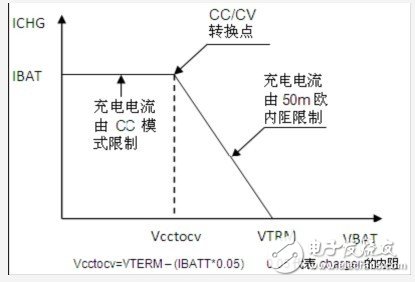

圖1：充電管理電壓-電流曲線

2.2.4 電流宿（current sink）的設置：

在LP3925 里面，集成了3 個電流宿。Sink1 最大可吸收250mA 電流，Sink2/3 最大可以吸收100mA 電流。

· 電流宿的平均電流可以通過寄存器0x22 bit7:4，0x23，0x42 bit5:3 和0x52-0x54 來設置。

· 使用電流宿的首先要設置電流宿的最大電流，這在寄存器0x22 bit7:4，0x23 可以設置，每個電流宿用4 位 0H 到FH 來設置，具體的對應電流可以在datasheet 第27 頁可以查到。比如0x22 bit7:4 如果為FH，表示設置電流宿1 的最大可以吸收電流是250mA；

· 其次就是設置電流宿的PWM 占空比。LP3925 里面和通常用的電流宿不一樣的地方在于LP3925 不是通過直接設置PWM 的占空比來控制電流的，可以通過一些換算來得到平均占空比。

· 首先時間被分為9 個大周期，而每一個大周期又包含了7 個小周期?？梢岳斫鉃闀r(shí)間被分成了63 個時隙，設置PWM code 的時候，就是往這63 個時隙里面填；

· 寄存器0x52 到0x54 bit5:0 分別設置電流宿1/2/3。寄存器值0 到63 剛好對應63 個時隙。當寄存器為0 時，電流宿關閉，當寄存器為63 的時候，電流宿全部打開。

· 具體填時隙的方式如下圖：

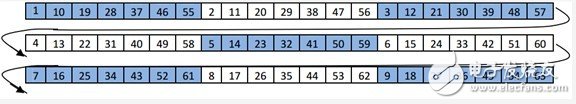

圖 2：電流宿占空比設置

3 LP3925應用注意事項：

3.1 Layout 注意事項：

詳細的layout 注意事項可以參考datasheet，下面是一些設計要點：

對于buck：

· 到負載的電流，從輸出電容的上過；

· 輸入輸出電容的地和buck 的GND 引腳需要有很好的地的連接。這三個中輸入電容的地和buck 的地引腳更重要，需要保證最小的回流路徑；同時通過盡量多的過孔連接到主地；

· 當同一個buck 的輸入輸出電容的地以及buck 的地非?？拷臅r(shí)候，可以采用星型連接下主地；但是當他們不是很靠近的時候，首先要保證盡量快的連接到主地；

· 輸入電容需要靠近VINB 引腳，輸出電容需要靠近電感；

· SW 連線需要盡量粗也盡量短；

· Buck 的反饋線需要從輸出電容上拉回到芯片，不能從電感上拉回；另外，反饋線需要盡量遠離SW線；當不能遠離的時候，和SW 線盡量走成交叉線。反饋線最好能夠有地線或者地平面做保護；

· 不同的buck 的電容地和buck 地，盡量使用不用的過孔連接到主地，特別是輸出電容的地，防止buck 之間相互干擾；

對于LDO：

· 相對于buck 的電容電感，LDO 的輸入輸出電容沒有那么要求苛刻；

· 對于LDO 來說，在條件允許的情況下，輸入輸出電容盡量靠近輸入輸出引腳，并且以輸入電容優先；

· LP3925 的通用LDO 加入了創新技術，可以支持輸出遠端電容（remote cap）的應用。當負載距離

· LDO 輸出10cm 以內，并且負載端已經接了1uF 以上的電容的時候，通?？拷麹DO 輸出引腳的輸出電容可以省略。

3.2 各個功能模塊應用注意點

3.2.1 Buck 降壓轉換器

通常來說，buck 是比較容易被干擾和產生干擾的部分，一是因?yàn)槠鋬?nèi)部有很多小信號，二是因?yàn)樗旧碛?MHz 的開關，容易產生干擾。為了降低干擾，首先layout 需要特別注意，layout 的注意事項可以參考上節。 其次，在設計上建議增加抗干擾的方案，在Buck 的輸出到負載之間，加磁珠是降低干擾的很有效的方法。

圖3：Buck 輸出結構圖

3.2.2 電流宿（current sink）

一般來說，電流宿可以用來驅動鍵盤的背光LED，LCD 的背光LED 或者振動馬達。但是需要注意的是，電流宿不能驅動比較大的感性負載（比如測試用的繞線電阻）。

3.2.3 實時時鐘（RTC）供電

LP3925 的RTC 部分通過VCOIN 引腳供電，當使用的備份電池過放的時候，即使系統加入主電池，VCOIN引腳電壓仍然可能會低于RTC 正常的最低工作電壓（1.9V）。當PMU 開機的時候，如果VCOIN 引腳的電壓低于1.9V，LP3925 會鎖定實時時鐘和IIC 直接的通信接口，造成系統不能和實時時鐘部分通信。為了解決這個問題，可以在備份電池和VCOIN 引腳之間加一個約47Kohm 的電阻，通過50uA 的備份電池充電電流把VCOIN 引腳的電壓保持在2V 以上，保證系統在任何備份電池的電壓下，RTC 部分都能夠正常工作。

圖4：備份電池連接電路

3.2.4 充電管理（charger）模塊

LP3925 的充電管理模塊支持電流路徑管理的應用，也就是說在外部充電器（交流適配器或者USB 輸入）的輸出負載能力足夠的時候，充電管理首先會滿足系統對電流的需求，其次再滿足電池的充電需求。這個功能的好處是可以減少電池的頻繁充放電，而且可以盡量滿足電池的充電電流穩定。另外，電流路徑管理還支持把VDD 和VBATT 支路分開，這樣當電池過放電時，系統仍然可以在低電池電壓下開機。為了滿足電池的充電電流盡量穩定，建議外部充電器的輸出能力比需要的電池恒流充電電流大，最好大300mA 以上。在LP3925 的寄存器里面，IDCIN 設置的電流也應該比IBATT 設置的電流大300mA 以上。當外部充電器的電流輸出負載能力比較低（比如500mA）而同時又需要電池恒流充電電流比較高，沒有辦法保證300mA 電流差值的情況下，需要仔細地優化IDCIN 和IBATT 的參數設置。調試時，可以先將目標IDCIN 設置到外部充電器的額定電流，同時IBATT 比IDCIN 小一個等級50mA，然后同時逐級降低IDCIN 和IBATT 電流，直到找到使得系統充電能夠穩定工作的目標IDCIN 和IBATT 值。

4 結論：

LP3925 是一個功能完全，配置靈活的PMU，可以滿足多種手機平臺的電源需求。配合合適的軟件，硬件設計，可以大大減小產品的研發時間，實現快速的上市需求。另外LP3925 已經在聯芯科技的LC1808 等多個TD-SCDMA 手機平臺上量產，是一個成熟的電源管理單元。
