模塊電源的應用過程
2011年11月28日 10:36 來源:本站整理 作者:葉子 我要評論(0)
模塊電源是可以直接安裝在印刷電路板上使用的電源模塊,它可以用于數字或模擬負載的供電應用場合。
電源模塊化是開關電源的發展趨勢,其可以提高電源系統的工作可靠性、可用性、使用方便性,縮短電源的維修和維護時間,得到了越來越廣泛的應用。
而與模塊電源相關的技術包括集成電路的制造、封裝,高頻功率變換、數字化控制、全諧振高頻軟開關、同步整流、智能化控制、電磁兼容、功率因數校正、電源保護控制、并聯均流控制、脈寬調制等技術。

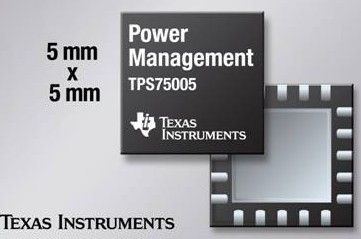

隨著半導體工藝和封裝技術的改進,高頻軟開關技術的大量應用,模塊電源的功率密度越做越高,模塊電源的功率變換效率也越來越高,體積越來越小,出現了芯片級的模塊電源。
世界電源市場的分布
1 按品牌劃分
據2007年在美國舉辦的APEC(應用功率電子會議)會議給出的有關數據指出,全球電源市場按品牌劃分
①有6家臺灣企業,2家日本企業(含TDK-Lambda),2家美國企業,1家歐洲企業名列前位;
②第15大電源企業的年收入約為200M$;
③目前中國大陸還沒有年收入大于50M$的電源企業。
2 按功率半導體器件市場分布劃分
全球功率半導體器件市場分布
①有4家美國廠商名列前位;
②20強企業中沒有臺灣企業和中國大陸企業參與;
③從全球的角度而言臺灣企業(如Lite-On,Panjit,TaiwanSemi,DCComponents)的規模還是偏小;
④目前中國大陸企業的規模還是偏小。
模塊開關電源設計中的挑戰
1 提高開關電源的工作效率
①降低功率開關管的開關損耗;
②最大限度地降低磁性元器件的功率損耗(例如,開關變壓器的磁芯損耗、近場效應損耗、線圈損耗和渦流損耗等)。
2 提高模塊開關電源系統的工作可靠性
3 降低模塊開關電源系統的造價
4 更高的功率密度
提高模塊開關電源產品的功率密度,可以從以下三個方面入手。一是采用先進的電路拓?fù)浜凸β首儞Q技術,提高模塊開關電源產品的工作效率,降低模塊開關電源產品的損耗;二是減小模塊開關電源產品的各部件體積并采用緊湊型工藝結構;三是改進模塊開關電源產品的熱設計,使在高功率密度條件下模塊開關電源產品能很好的散熱。
5 更快的控制環路響應等
模塊開關電源的優點和主要技術指標
1 模塊開關電源主要有以下優點
①使用靈活、簡單和方便;
②縮短了電源的開發周期;
③模塊開關電源由于采用全自動化生產和高科技生產技術,因此模塊開關電源的品質穩定、工作可靠;
④模塊開關電源的應用范圍廣,可廣泛應用于電信、自動控制、儀器儀表、發電配電、家用電器、冶金礦山、機車、艦船、軍工兵器、航空航天和科學實驗等領域,尤其在高可靠和高技術領域模塊開關電源發揮著的重要作用。
模塊開關電源的常用技術指標
模塊開關電源常用技術指標有最大輸出功率、輸出電壓精度、源電壓效應、負載效應、溫度系數、輸出紋波與噪聲、輸入反射紋波電流、輸入共模噪聲電流、輸出電壓調節范圍、保護特性及工作效率等。
