2．2 推挽式直流變換器及濾波器的設計

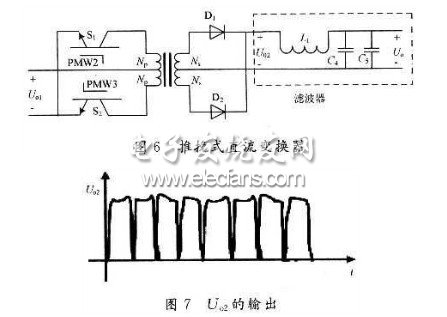

　　由于電源的輸出功率小于200 W，采用推挽式直流變換器可以滿足此要求。如圖6所示，S1和S2是IGBT，它們交替導通，每個開關導通比為50％，S1，S2導通分別由PWM2，PWM3控制，PWM2，PWM3是ARM給出的控制信號。S1，S2的作用是在高頻變壓器T的初級產生對稱的交變方波，當S2導通(S1截止)時，T的磁芯中磁通上升，當S1導通(S2截止)時，T的磁芯磁通下降。在次級產生一個變電壓，經D1，D2整流后，便得到直流的輸出電壓U02，在理想狀態下

分別為變壓器的初級和次級繞線的匝數。因?yàn)榕c01相連的初級繞組上的電壓反射到初級繞組的另一半上，所以S1或S2在不導通時，兩端的電壓為2U01所以IGBT耐壓要大于2U01，即IGBT的耐壓大于400 V。

　　在高頻上，變壓器通常采用導磁較高的鐵氧體磁芯或鈹莫合金鐵芯等磁性材料，其目的是為了獲得大的勵磁電感，減小磁路中的功率損耗，使之能以最小的損耗和失真?zhèn)鬏斁哂袑掝l帶的脈沖能量。本文采用PQ型鐵氧體磁芯，內芯為圓柱，繞線方便同時也便于繞成蜂房式線圈以減小分布電容，且沒有棱角，高壓時不易打火擊穿，次級邊的匝數不超過2000圈，初、次級的匝數比為1：12。

　　由于高壓變壓器的匝數多，初次級之間的耦合度較強，且寄生電容大，它的輸出波形接不連續，波形如圖7所示。因此輸出的電壓要有濾波器，才能得到比較穩定的電壓。濾波器的設計如圖6所示，電容耐壓3 kV，容量為470 pF。

　　3 ARM控制系統及其軟件實現功能

　　該系統采用的ARM是SAMSUNG公司的SC344BOX芯片，是一款低價格、高性能的ARM芯片，擁有出色的外設模塊，適用于工業控制、生物識別、多媒體監控、網絡流媒體和智能電器等。其主要特點有：

　　(1)ARM7TDMI內核，支持Thumb(16位)／ARM(32位)雙指令集，能很好的兼容8位／16位器件；帶有8 KB高速緩存器，主頻可達66 MHz；

　　(2)LCD控制器，可以支持256色STN，且LCD有專用DMA；

　　(3)5個PWM定時器，1通道內部定時器；

　　(4)16位看門狗定時器；

　　(5)8通道10位ADC；

　　(6)71個通用I／O口，8通道外部中斷源。

　　采用SC344BOX所設計的系統，幾乎所有的指令都可以在20 ns內完成，配合強大的指令運算功能，很容易實現各種控制算法及高速采樣，為了減小系統的靜差，采用了閉環來實現對整個系統的控制。

　　該電源系統中ARM的主要功能及軟件實現如下：

　　①產生PWM波。PWMl用于對BUCK電路中的IGBT的驅動。根據輸出采樣，設定和調整定時器中周期寄存器的值和比較寄存器中的值來改變輸出PWMl波的周其期和脈沖寬度。PWM2，PWM3設定周期為50 kHz的彼此交互的方波。

　　②實時采樣。采用SC34480X中集成的8路10位的ADC轉換電路實現電壓、電流實時采樣，每一通道的最小轉換時間為500ns，通過采樣模塊MAXl22，將采樣信號轉換為2407的ADC所需的O～3．3V電平，在1個開關周期中，將采樣80次(開關頻率為50kHz)，采樣后，通過軟件編程調整驅動BUCK中電路中的IGBT管的PWMl波形，達到穩壓的目的，同時當輸出電壓、電流過高或欠壓時，ARM調用相應的子程序來處理突發事件，起到保護作用。

　　③軟件編程時設置看門狗電路防止死機。

　　4 結語

　　本文在上述分析的基礎上，設計出一臺基于ARM智能數字控制技術的開關電源。電源的指標滿足性能要求：輸出電壓連續可調、紋波系數低于0．5％、輸出電壓穩定度小于O．3％。該電源現已投入使用，運行良好。
