基于數字控制的開關電源設計與實現(2)

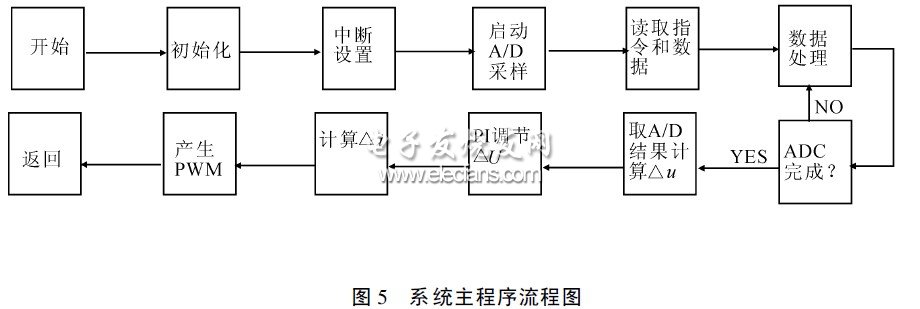

DSP數字控制能夠實現較之模擬控制更為高級而且復雜的策略，與模擬控制電路相比較，數字控制電路擁有更多的優點：數字PID系統相對于模擬PID系統具有設計周期短、靈活多變易于實現模塊化管理，能夠消除因離散元件引起的不穩定和電磁干擾等優點。數字控制系統主程序圖如5所示。主程序的作用：初始化，其中包括給控制寄存器賦初值，這時系統工作時鐘開CAP1INT、CAP2INT中斷，在等待中斷的空閑時間內采集輸出信號，設置ADC轉換結束標志位為1.為保證程序的正常運行要禁止看門狗，設置PWM信號的頻率和死區時間，設置通用定時器1和2的控制寄存器，設置捕獲控制寄存器檢測下降沿。
2 實驗結果及其分析
設交流輸入電壓220V,輸出電壓為48V,輸出功率為1000W,效率為95%,變換器工作頻率為100kHz.
2.1 單相功率因數校正AC/DC變換器升壓電感計算
Boost升壓電感的計算必須是在最差的情況下得到，即輸入最低電壓，而輸出滿載的時候來確定，其輸入電流：
允許的紋波電流一般是取輸入電流的20%,即：
在最低線電壓時最小占空比為：
由電磁感應的基本公式推導出臨界電感為：
因此可取升壓電感L=470H.
2.2 移相全橋軟開關變換器濾波輸出電容計算
選擇輸出電容時，電容的輸出電壓維持時間非常重要。當輸入能量截止時，要求電容電壓仍可維持在某特定范圍內，輸出濾波電容由以下公式計算：
-
系統控制
仿真結果
