數字控制的開關電源系統設計(2)
2 實驗結果及其分析
設交流輸入電壓220V,輸出電壓為48V,輸出功率為1000W,效率為95%,變換器工作頻率為100kHz.
2.1 單相功率因數校正AC/DC變換器升壓電感計算

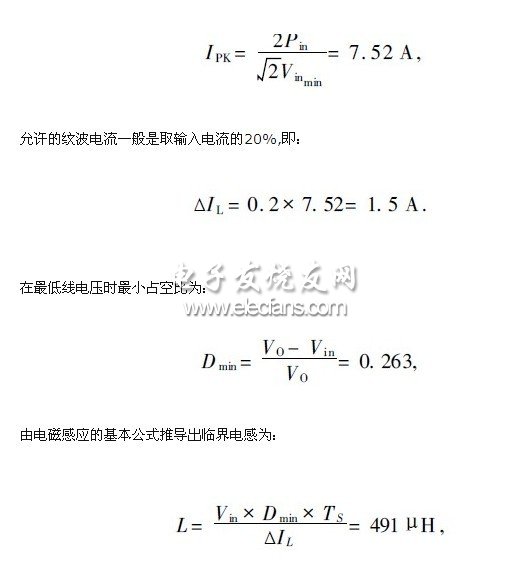

Boost升壓電感的計算必須是在最差的情況下得到，即輸入最低電壓，而輸出滿載的時候來確定，其輸入電流：
因此可取升壓電感L=470H.
2.2 移相全橋軟開關變換器濾波輸出電容計算
選擇輸出電容時，電容的輸出電壓維持時間非常重要。當輸入能量截止時，要求電容電壓仍可維持在某特定范圍內，輸出濾波電容由以下公式計算：
2.3 仿真結果及分析

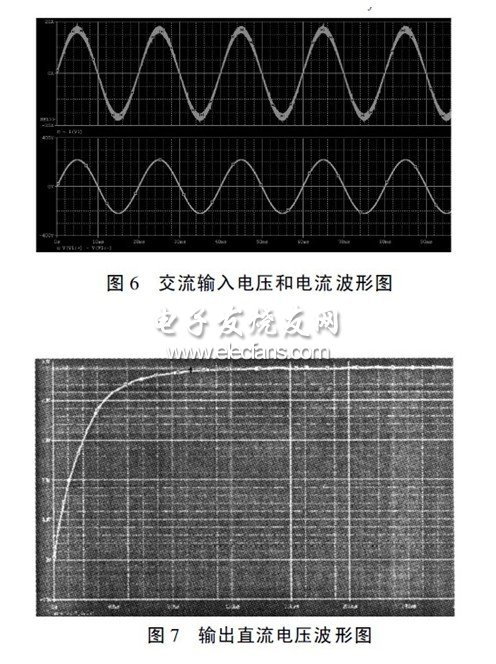

為了驗證基于DSP控制數字開關電源設計的可行性和參數選擇的正確性，利用Pspice軟件對圖1所示的系統進行仿真，仿真波形圖如圖6,7所示。圖6為輸入交流電壓和電流仿真波形圖，從圖6中能清楚的看到輸入電流很好跟隨交流輸入電壓，實現了功率因數校正的目的。圖7所示為輸出電壓仿真波形，從圖7中可以看到輸出為一條比較光滑的48V直流電壓。仿真結果跟理論計算的結果完全符合，達到了預期的目的。
2.4 試驗結果及分析

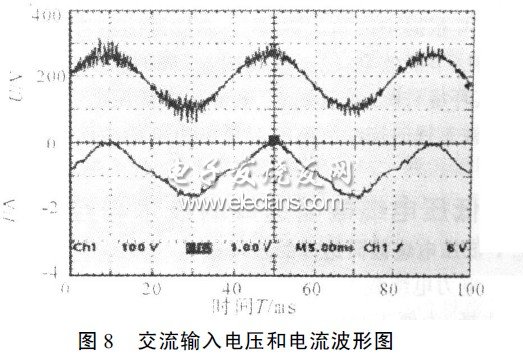

最后，設計了基于TMS320F2812的功率因數校正實驗電路，實驗結果如圖8所示，該圖為輸入電壓和輸入電流波形，波形顯示了輸入電流很好的跟隨了輸入電壓，達到了功率因數校正的目的。實驗結果表明在通信開關電源中用數字控制器代替模擬控制器是可行的。
3 結語
數字開關電源相對模擬開關電源，具有不可比擬的優勢，如減少電源的體積和重量，提高控制精度以及維修升級方便。
隨著控制理論與實施手段的不斷完善以及DSP價格不斷的降低，數字控制開關電源將成為今后一個重要的研究方向。
