A1190/A1192/A1193雙線單極霍爾效應開關系列
描述
Allegro 的 A1190、A1192 和 A1193 屬于雙線單極霍爾效應開關系列，該系列開關可由用戶在線路末端調整，以優化磁性開關點在應用中的精確度。這些設備通過 Allegro® 先進的 BiCMOS 晶圓制造流程，使用其專有的高頻率四相斬波穩定技術制造。此技術可實現相對于所有操作溫度的磁穩定性，消除單霍爾元件裝置的固有偏移，適用于惡劣的應用環境。
A119x 系列有多種汽車應用，包括感應座椅軌道位置、座椅帶扣存在、引擎蓋/行李箱鎖閉以及換檔選擇器位置。
由于雙線單極開關比傳統的開路集電極開關少用一根線，因此雙線單極開關尤其適用于對成本敏感的應用。而且，系統設計師能始終獲得診斷信息，因?yàn)檩敵鲭娏鞅仨毷冀K在兩個狹窄范圍內。任何不在這兩個范圍內的電流水平則表明出現故障。
該系列的所有產品均采用 LH 封裝(SOT-23W 小型封裝)，適合表面安裝應用。該封裝為無鉛封裝，引腳框采用 100% 霧錫電鍍。
功能及優點
●高速四相斬波穩定
相對于溫度范圍的低開關點漂移
對熱應力和機械應力的低敏感度
●芯片保護
電源瞬態保護
電池反接保護
●板載穩壓器
3.0 到 24 V 工作電壓
●固態穩定性
●穩健的 EMC 和 ESD 性能
●現場可編程，實現最優化開關點
●使用專有的 40V 箝位結構，實現行業領先的 ISO 7637-2 性能

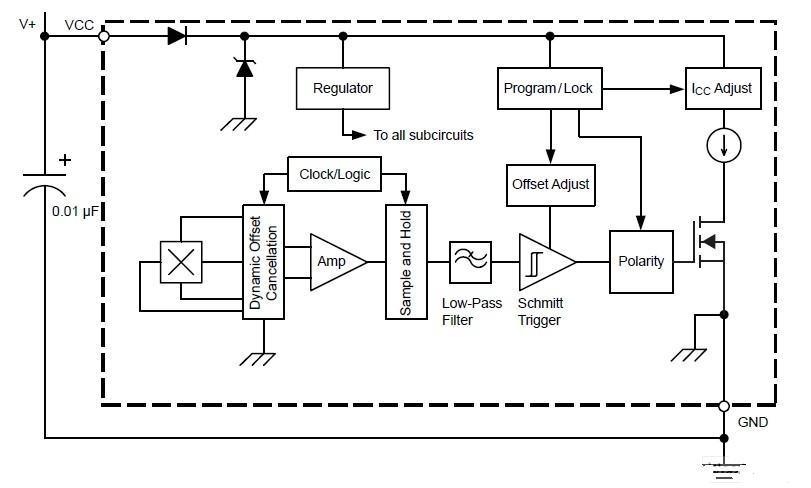

功能方框圖
