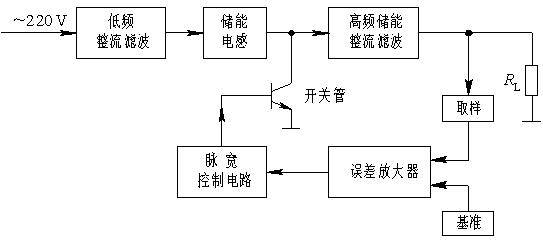

并聯型開關穩壓電源的方框圖
相關推薦
串聯開關穩壓電路工作原理，串聯穩壓開關電路圖解說明
圖8-18所示是串聯開關穩壓電路原理方框圖，通過這一方框圖可以掌握串聯開關穩壓電路的基本工作原理。電路中，VT1是開關三極管，Ll是儲能電感，VD1是續流二極管，Cl是濾波電容，Rl是穩壓電源的負載電阻。Ui是未經穩壓的直流輸入電壓，它來自于整流電路的輸出端。Uo是經過穩壓電路穩壓后的直流輸出電壓。
