在圖2中，兩個LT6018被配置為單位增益跟隨器，并連接到LTC2387-18演示板，該演示板在ADC輸入端提供濾波電阻和電容。

表2顯示了輸入端的1.008kHz純正弦波測量的SNR和THD結果，以及相干14.680Msps的ADC采樣。 第一個表格顯示了LT6200放大器的結果，這是一款非常高速，低噪聲的運算放大器。 濾波器配置是大約200MHz的演示板默認帶寬。 這允許完全建立ADC電荷反沖，這導致了-120dB的良好THD。 但是，SNR比ADC的96dB功能低2dB。

LT6018具有比LT6200更低的帶寬，但更好的直流精度（失調和漂移）。 但是，將LT6018插入與LT6200相同的配置會顯著降低SNR和THD。 SNR會降低，因為放大器的噪聲密度可能高于其帶寬，低于這個噪聲，如果沒有經過濾波，這個噪聲將混疊到ADC中。 THD降級，因為較慢的放大器（當完全ADC充電反沖時）不能正確地解決，并留下ADC的非線性殘留數字化。

圖2. LT6018使用DC2290A-A演示板驅動LTC2387-18

我們可以通過增加電阻和電容的值，并在兩個ADC輸入之間加一個差分電容來濾除寬帶放大器噪聲。 這樣可以將SNR提高到理論最大值96dB，這意味著集成的放大器噪聲可以忽略不計。 此外，通過將濾波器配置偏向較小的串聯電阻器和較大的電容器，電荷回掃的初始效應被衰減，導致改善的THD性能，遠低于-100dB。

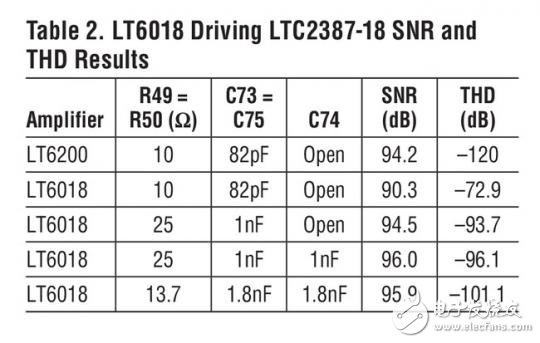

表2. LT6018驅動LTC2387-18 SNR和THD結果

結論

現代SAR ADC具有低噪聲，高線性度和精確的直流偏置精度。 實現這些規格要求具有類似的良好DC規格，低噪聲和足夠帶寬的放大器，例如LT6018。 對于中等速度的ADC（例如1Msps 20位LTC2378-20），LT6018與精確匹配的LT5400電阻相結合，可以創建差分輸入信號，無需額外的濾波。 對于超快速SAR ADC（例如18位15MspsLTC2387-18），仔細優化運放與ADC之間的RC濾波器網絡，可以獲得出色的噪聲和線性性能。
