2 程序編制

　　下面是主機和單元的程序編制流程與說明。

　　主機程序流程如下：

　?、偕想姟诘却杉瘯r(shí)間到→③啟動供電開關J1→④發出啟動命令→⑤等待單元發回應答→⑥與單元通信完成采集→⑦發出結束命令→⑧判斷單元是否全部完成采集→⑨關閉J1供電→回到②等待下次采集。

　　其中，在⑤如果等不到單元發回的確認，要回到斷開J1 回到③重新開始，如果多次重復均不成功，要做出錯處理;在第⑧步，如果單元采集沒有完成，則回到第⑤等待下個單元的回復確認。

　　對于每天只有幾次采集的低頻度情形，可使用低功耗定時振蕩器，用硬件電路控制主機的CPU供電，達到采集時刻主機才上電工作1次，大大降低功耗，適合在野外現場做數據采集。

　　單元程序流程如下：

　?、偕想姟诘却龁?dòng)命令→③啟動傳感器采集數據/點亮L1/與主機通信/完成數據采集→④等待結束命令→⑤向下個單元發送啟動命令→⑥進入透?jìng)髂Ｊ健?/p>

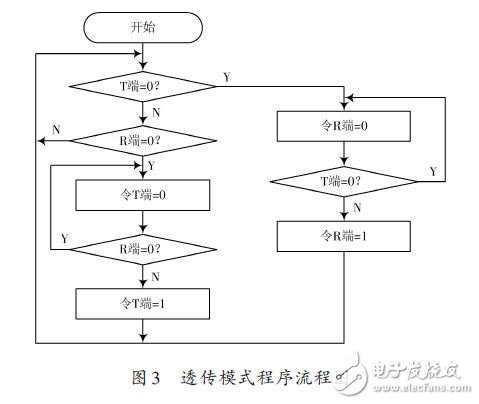

　　其中透?jìng)髂Ｊ降?a target="_blank">編程框圖見圖3，思路如下：

　?。?）透?jìng)鞯暮x是既可以從接收主機方向數據傳給后面的單元，也可以從后面單元接收數據傳給主機（2）認為常態是高電平，不停檢測左右兩邊的電平，為高時表示沒有數據傳遞。

　?。?）無論在哪個方向檢測到低電平，都立即把低電平傳輸?shù)搅硪粋€(gè)方向，直到這個低電平消失，便取消另一個方向的低電平。

　　3 傳送距離

　　傳送距離受透?jìng)鲉卧氲拿}沖寬度失真和單元電壓跌落兩個因素影響，下面分別討論。

　　3.1 透?jìng)鲉卧獙?duì)脈沖的寬度的失真

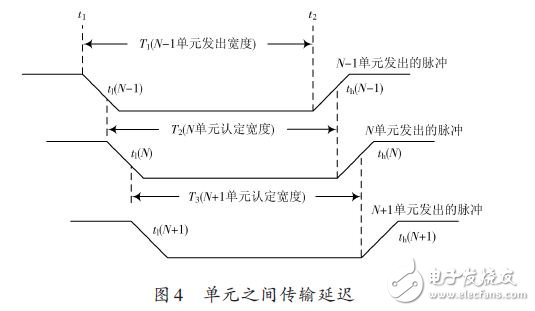

　　單元之間傳輸延遲如圖4 所示，命令由第N - 1 單元傳向第N 單元，在t1 時刻發出，t2 時刻結束，寬度為T1.線路電容等帶來脈沖的下降和上升時間，第N 單元認定的翻轉時刻，由該單元的輸入端閾值決定，它認定的寬度為T2.同樣道理，這個寬度傳送到N + 1 單元時被認定為T3.T1，T2 ，T3 會有差異，造成脈寬逐級失真，超過一定限度就無法正確通信（串口專用11.059M 晶體用12M代替就無法工作，這時誤差僅為8%）。解決逐級失真的辦法有兩個：

　?。?）加快脈沖上升下降時間，可在單元的信號線加上拉電阻。上拉電阻的最小值，要保證它灌入的電流小于單片機能吸入電流的最大值;上拉電阻的最大值，要考慮它與信號線電容的時間常數小于通信脈寬的10%.例如，100 m的單元距離，按照普通絞線100 pF/m的分布電容，C = 100 pF×100=0.01 μF，如果使用1 200波特率，信號脈寬800 μs，則時間常數應小于80 μs，用τ = RC 計算，上拉電阻R = τ C = 80 μs /0.01μF =8 kΩ。按照經驗這個數值是可以用于單片機上拉的。

　?。?）智能判別法，透?jìng)鲉卧恢苯愚D(zhuǎn)發電平值，而是把整個字節或脈沖接收完畢后，判明是什么數據或脈沖，用約定的波特率或脈寬向下個單元轉發，這樣可以保證沒有累計的脈沖失真。

　　實際上，由于單元的一致性，累計誤差并不大，在波特率1 200 時，使用1 kΩ上拉電阻可以輕松實現10 m單元間距上百個單元級聯。

　　3.2 各個單元用電造成的供電降低和地線壓降

　　供電電壓的降低和地線壓降的影響分為3 個方面討論。

　　3.2.1 遠端單元供電電壓的降低

　　離開主機越遠，單元供電越低。設第1個單元與主機距離L1 m，每個單元距離L2 m，總單元個數為M，待機單元電流I1，工作單元電流I2，主機供電電壓為VCC，總線的每米電阻為r，則第N 個單元的電壓VN = VCC - L1*r*［（N - 1）*I1 + I2］ - L2*r*［（N - 1）*I2 + （N - 2）（N - 1） 2］。

　　當L1 = 100 m，L2 = 10 m，M = 100個單元，I1 =10 μA，I2 = 10 mA，VCC = 5 V，每米電阻r = 0.01 Ω（截面1.5 mm2導線），則最尾端單元N =100得到的電壓為4.8 V，沒有超出5%波動，可以認定這個電壓在正常范圍。

　　以上是100個單元1 000 m 距離的情形，具有一定的代表意義。

　　3.2.2 單元之間產生的邏輯電平差

　　一般認為，在TTL 系統中，低電平高于0.5 V，高電平低于3.5 V會出現不定態。在有上拉時，主要考慮低電平問題，后級的低電平要疊加地線壓降作為前級的低電平。顯然，最大疊加電壓出現在第1個單元與主機之間，在上述參數下，這個疊加電壓約100 m 的線路加上活動電流再加上100 個單元的待機電流，約為10 μA×100+10 mA=11 mA，在100 m線路產生的壓降為11 mA×0.01 m=11 mV，數值很低，可忽略不計。

　　3.2.3 附加模擬信號總線時產生的誤差

　　到達主機的模擬電壓會附加上各單元間地線的電壓差。有2個辦法可以解決這個問題，一是修正法，根據采樣的單元個數，減去所經過的單元的地線電壓差。

　　例如，采樣第10個單元，疊加的電壓為100 m×0.01 Ω×11 mA+10 m×10×0.01 Ω×11 mA=22 mV，主機采樣電壓時減去這個數值可近似認為是準確電壓。二是采用雙線差分信號傳輸，經過2個模擬開關選通，不但傳送N 單元的模擬信號，還傳送N 單元的地線到主機，經過主機的差分放大器，取出N 單元的實際模擬信號，如圖2所示。

　　3.3 供電方式

　　上述示意圖中，主機供電VCC 是直接連接到各個單元的，在遠距離時會產生電壓降。可以使用兩種方案避免：一是每個單元增加一個可關斷DC/DC穩壓模塊，被選中的單元接通模塊，只給本單元供電，這樣做的優點是待機單元不啟動DC/DC模塊，不增加任何功耗，缺點是成本稍高;二是采用較高電壓供電，例如12 V，每個單元設立線性降壓至5 V后給單片機和傳感器使用，這樣做的優點是簡單、低成本，缺點是各個單元的降壓電路在持續工作，會增加靜態電流。

　　4 結語

　　本文提出的組網方法，非常適合于線狀分布的測點，方便實用，簡明易用，在低速場合可以獲得很遠的傳送距離，還能擴展傳送模擬信號，經過多個項目的運用，證明其穩定、簡單、價廉，具有一定的實用價值。

?
