一、開關電源中濾波電容的正確選擇

　　濾波電容在開關電源中起著非常重要的作用，如何正確選擇濾波電容，尤其是輸出濾波電容的選擇則是每個工程技術人員都十分關心的問題。

　　50Hz工頻電路中使用的普通電解電容器，其脈動電壓頻率僅為100Hz，充放電時間是毫秒數量級。為獲得更小的脈動系數，所需的電容量高達數十萬μF，因此普通低頻鋁電解電容器的目標是以提高電容量為主，電容器的電容量、損耗角正切值以及漏電流是鑒別其優劣的主要參數。而開關電源中的輸出濾波電解電容器，其鋸齒波電壓頻率高達數十kHz，甚至是數十MHz，這時電容量并不是其主要指標，衡量高頻鋁電解電容優劣的標準是“阻抗-頻率”特性，要求在開關電源的工作頻率內要有較低的等效阻抗，同時對于半導體器件工作時產生的高頻尖峰信號具有良好的濾波作用。

　　普通的低頻電解電容器在10kHz左右便開始呈現感性，無法滿足開關電源的使用要求。而開關電源專用的高頻鋁電解電容器有四個端子，正極鋁片的兩端分別引出作為電容器的正極，負極鋁片的兩端也分別引出作為負極。電流從四端電容的一個正端流入，經過電容內部，再從另一個正端流向負載;從負載返回的電流也從電容的一個負端流入，再從另一個負端流向電源負端。

　　由于四端電容具有良好的高頻特性，為減小電壓的脈動分量以及抑制開關尖峰噪聲提供了極為有利的手段。高頻鋁電解電容器還有多芯的形式，即將鋁箔分成較短的若干段，用多引出片并聯連接以減小容抗中的阻抗成份。并且采用低電阻率的材料作為引出端子，提高了電容器承受大電流的能力。

　　二、橋式整流濾波電路圖

　　橋式整流濾波電路圖

　　單相橋式整流π型濾波電路

　　三、濾波電路的設計

　　濾波電路的設計

　　交流電經過二極管整流之后，方向單一了，但是大小（電流強度）還是處在不斷地變化之中。這種脈動直流一般是不能直接用來給無線電裝供電的。要把脈動直流變成波形平滑的直流，還需要再做一番“填平取齊”的工作，這便是濾波。換句話說，濾波的任務，就是把整流器輸出電壓中的波動成分盡可能地減小，改造成接近恒穩的直流電。

　　電容濾波

　　電容器是一個儲存電能的倉庫。在電路中，當有電壓加到電容器兩端的時候，便對電容器充電，把電能儲存在電容器中；當外加電壓失去（或降低）之后，電容器將把儲存的電能再放出來。充電的時候，電容器兩端的電壓逐漸升高，直到接近充電電壓；放電的時候，電容器兩端的電壓逐漸降低，直到完全消失。電容器的容量越

　　大，負載電阻值越大，充電和放電所需要的時間越長。這種電容帶兩端電壓不能突變的特性，正好可以用來承擔濾波的任務。

　　圖5-9是最簡單的電容濾波電路，電容器與負載電阻并聯，接在整流器后面，下面以圖5-9（a）所示半波整施情況說明電容濾波的工作過程。在二極管導通期間，e2 向負載電阻Rfz 提供電流的同時，向電容器C充電，一直充到最大值。e2 達到最大值以后逐漸下降；而電容器兩端電壓不能突然變化，仍然保持較高電壓。這時，D 受反向電壓，不能導通，于是Uc便通過負載電阻Rfz 放電。由于C和Rfz 較大，放電速度很慢，在e2 下降期間里，電容器C上的電壓降得不多。當e2 下一個周期來到并升高到大于Uc時，又再次對電容器充電。如此重復，電容器C兩端（即負載電阻Rfz ：兩端）便保持了一個較平穩的電壓，在波形圖上呈現出比較平滑的波形。圖5-10（a）（b）中分別示出半波整流和全波整流時電容濾波前后的輸出波形。

　　顯然，電容量越大，濾波效果越好，輸出波形越趨于平滑，輸出電壓也越高。但是，電容量達到一定值以后，再加大電容量對提高濾波效果已無明顯作用。通常應根據負載電用和輸出電說的大小選擇最佳電容量。表5-2 中所列濾波電容器容量和輸出電流的關系，可供參考。 電容器的耐壓值一般取 的1．5倍。

　　表5-3中列出帶有濾波器的整流電路中各電壓的關系。 表一、

　　輸出電流2A左右1A左右0.5-1A左右0.1-0.5A100-50mA50mA以下

　　濾波電容4000u2000u1000u500u200u-500u200u

　　采用電容濾波的整流電路，輸出電壓隨時出電流變化較大，這對于變化負載（如乙類推挽電路）來說是很不利的。

　　二、電感濾波

　　利用電感對交流阻抗大而對直流用抗小的特點，可以用帶鐵芯的線圈做成濾波器。電磁濾波輸出電壓較低，相輸出電壓波動小，隨負載變化也很小，適用于負載電流較大的場合。

　　三、復式濾波器。

　　把電容按在負載并聯支路，把電感或電阻接在串聯支路，可以組成復式濾波器，達到更佳的濾波效果口這種電路的形狀很象字母π，所以又叫π型濾波器。

　　圖5－12所示是由電磁與電容組成的LC濾波器，其濾波效能很高，幾乎沒有直流電壓損失，適用于負載電流較大、要求紋波很小的場合。但是，這種濾波器由于電感體積和重量大（高頻時可減小），比較笨重，成本也較高，一般情況下使用得不多。

　　由電阻與電容組成的RC濾波器示于圖5－13中。這種復式濾波器結構簡單，能兼起降壓、限流作用，濾波效能也較高，是最后用的一種濾波器。上述兩種復式濾波器，由于接有電容，帶負載能力都較差。

　　四、RC濾波電路的計算及公式

　　RC濾波電路的計算及公式

　　對于無源RC一階低通濾波電路，其傳遞函數為G（s）=1/（RCs+1）。轉換為信號經過它的衰減的計算方法為：

　　Uo=Ui/［（2*Pi*f*R*C）^2+1］^0.5

　　式中：Uo為輸出電壓；Ui為輸入電壓；Pi為圓周率；f為信號頻率。

　　對于無源RC二階（以上）低通濾波電路，由于此處用文字行不大好表達，所以就不寫出了。

　　五、電容濾波電路

　　濾波電路

　　整流電路雖然可將交流電變成直流電，但其脈動成分較大，在一些要求直流電平滑的場合是不適用的，需加上濾波電路，以減小整流后直流電中的脈動成分。

　　一般直流電中的脈動成分的大小用脈動系數來表示：

　　脈動系數（S）＝ 　　　GS0712

　　例如，全波整流輸出電壓uL可用付氏級數展開為：

　　 　　　 GS0713

　　其中基波最大值為0.6U2，直流分量（平均值）為0.9 U2，故脈動系數S≈0.67 。同理可求得半波整流輸出電壓的脈動系數為S＝1.57，可見其脈動系數是比較大的。一般電子設備所需直流電源的脈動系數小于0.01，故整流輸出的電壓必須采取一定的措施，一方面盡量降低輸出電壓中的脈動成分，另一方面盡量保存輸出電壓中的直流成分，使輸出電壓接近于較理想的直流電源的輸出電壓。這一措施就是濾波。

　　最基本的濾波元件是電感、電容。其濾波原理是：利用這些電抗元件在整流二極管導通期間儲存能量、在截止期間釋放能量的作用，使輸出電壓變得比較平滑；或從另一角度來看，電容、電感對交、直流成分反映出來的阻抗不同，把它們合理地安排在電路中，即可達到降低交流成分而保留直流成分的目的，體現出濾波作用。

　　常用的濾波電路有無源濾波和有源濾波兩大類。其中無源濾波的主要形式有電容濾波，電感濾波和復式濾波（包括倒L型LC濾波，π型LC濾波和π型RC濾波等）。有源濾波的主要形式是有源RC濾波。

　　電容濾波

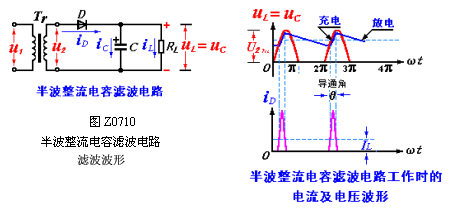

　　半波整流電容濾波電路如圖Z0710所示。其濾波原理如下：

　　電容C并聯于負載 RL的兩端，uL＝uC。在沒有并入電容C之前，整流二極管在u2的正半周導通，負半周截止，輸出電壓uL的波形如圖中紅線所示。并入電容之后，設在 ωt=0時接通電源，則當u2由零逐漸增大時，二極管D導通，除有一電流iL流向負載以外還有一電流iC向電容C充電，充電電壓uC的極性為上正下負。如忽略二極管的內阻，則uC 可充到接近u2的峰值u2m。在u2 達到最大值以后開始下降，此時電容器上的電壓uc也將由于放電而逐漸下降。當u2＜uc時，D因反偏而截止，于是C以一定的時間常數通過RL 按指數規律放電，uc下降。直到下一個正半周，當u2 ＞uc時，D又導通。如此下去，使輸出電壓的波形如圖中藍線所示。顯然比未并電容C前平滑多了。

　　全波或橋式整流電容濾波的原理與半波整波電容濾波基本相同，濾波波形如圖Z0711 所示。

　　從以上分析可以看出：

　　1. 加了電容濾波之后，輸出電壓的直流成分提高了，而脈動成分降低了。這都是由于電容的儲能作用造成的。電容在二極管導通時充電（儲能），截止時放電（將能量釋放給負載），不但使輸出電壓的平均值增大，而且使其變得比較平滑了。

　　2．電容的放電時間常數（τ＝RLC）愈大，放電愈慢，輸出電壓愈高，脈動成分也愈少，即濾波效果愈好。故一般C取值較大，RL也要求較大。實際中常按下式來選取C的值：

　　RLC≥（3～5＞T（半波） GS0714

　　RLC≥（3～5）T／2（全波、橋式） GS0715

　　3．電容濾波電路中整流二極管的導電時間縮短了，即導通角小于180°。而且，放電時間常數越大，導通角越小。因此，整流二極管流過的是一個很大的沖擊電流，對管子的壽命不利，選擇二極管時，必須留有較大余量。

　　 4. 電容濾波電路的外特性（指UL與IL之間的關系）和脈動特性（指S與IL 之間的關系）比較差，如圖Z0712 所示。可以看出輸出電壓UL和脈動系數S隨著輸出電流IL 的變化而變化。當IL＝0（即RL= ∞ ）時，UL = U2（電容充電到最大值后不再放電），S = 0。當IL增大（即RL減小）時，由于電容放電程度加快而使UL下降，UL 的變化范圍在 U2 ～0.9 U2之間（指全波或橋式），S變大。所以，電容濾波一般適用于負載電流變化不大的場合。

　　5．電容濾波電路輸出電壓的佑算。如果電容濾波電路的放電時間常數按式GS0714或GS0715 取值的話，則輸出電壓分別為：

　　UL＝（0.9～1.0）U2 （半波） GS0716

　　UL＝（1.1～1.2）U2 （全波） GS0717

　　電容濾波電路結構簡單、使用方便、應用較廣。

　　六、升壓電源和高壓DAC為天線和濾波器提供調諧信號

　　天線陣列和濾波器常常通過改變鈦酸鋇鍶（BST）電容上的電壓來進行調諧。將這種鐵電材料應用于電容時，只需施加一個電壓，即可導致其晶體結構發生細小的變化，從而改變其介電常數，電容值因而隨之改變。相比于傳統的變容二極管，電子可調諧BST電容能夠處理更高的功率和更大的信號幅度。

　　在典型應用中，調諧電容可補償器件容差，調整濾波器的截止頻率，或者匹配可調諧天線的網絡阻抗。BST電容的調諧是通過施加0 V至30 V的電壓來實現。現代電子器件所用的電源電壓呈現越來越低的趨勢，3.3 V、2.5 V甚至1.8 V電源已成為常用電源，尤其是在電池供電的應用中。如果僅僅針對這一功能而增加一個單獨的電源，盡管可以獲得調諧的好處，但并不總是值得這樣做。因此，需要一種簡便的方法來產生所需電源。

　　以此應用為例，假設電源電壓為3 V，但為了完全控制BST電容，需要20 V以上的電壓。兩個主要電路模塊分別是升壓開關轉換器ADP1613和高壓DAC AD5504。圖1所示電路可產生高達30 V的DAC輸出電壓。DAC輸出設置BST電容的偏置電壓，從而調整天線響應。

　　圖1. 升壓電源和高壓DAC為BST電容提供調諧信號

　　ADP1613是一款升壓DC-DC開關轉換器（圖4），集成了功率開關，能夠提供高達20 V的輸出電壓。通過使用外部器件，它可以輸出更高的電壓。如圖所示，ADP1613從3 V輸入產生32 V輸出。ADIsimPower?工具可以幫助設計人員根據輸入要求輕松確定適當的器件。

　　ADP1613的32 V輸出為四通道12位高壓DAC AD5504（圖5）供電，而該DAC的四路輸出各自可以提供最高60 V的電壓。R_SEL引腳上的電壓決定其滿量程輸出。在此應用中，R_SEL連接到VDD，從而將滿量程輸出設置為30 V。DAC寄存器通過3 V兼容串行接口進行更新。利用脈沖將負載引腳（LDAC）拉低，可以同時更新所有四個DAC，因此可以同時改變四個BST電容。

　　圖2所示為一個用作可調諧匹配網絡的BST電容的等效電路。圖3顯示了BST電容與電壓的傳遞函數以及天線響應。BST電容可以從Agile RF等供應商處購得。

　　圖2. BST電容等效電路

　　圖3. 偏置電壓與BST電容的關系以及相應的天線響應

　　圖4. ADP1613功能框圖

　　圖5. AD5504功能框圖

　　諸如圖1所示的電路對目前正受到兩種對立要求夾擊的新一代移動電話有利。一方面一如既往地需要減小尺寸和功耗，而另一方面又需要提高性能，以便通過在更小的體積中安裝更多天線和無線電系統來利用更多的頻段。就體積和效率而言，天線設計人員漸已達到物理設計的極限，一旦縮小天線體積，效率即會下降。可調諧天線解決了多頻段、多模式手機中的這一問題，并且能夠擴展手機的工作頻率范圍，例如從美國GSM850切換到歐洲GSM900，同時尺寸和效率保持不變。在多用途設備中，發送短信、通話或瀏覽網絡會涉及到不同的頭部和手部位置，這會給天線提供不同的負載阻抗，導致天線失諧和信號質量下降。可調諧阻抗匹配網絡則能根據條件變化隨機應變，恢復失諧的信號。

　　升壓DC/DC開關轉換器工作頻率為650 kHz/1300 kHz

　　ADP1613升壓轉換器采用2.5 V至5.5 V單電源供電，卻能夠提供150 mA以上的電流和高達20 V的電壓。通過將一個2 A、0.13 ？功率開關與一個電流模式脈寬調制調節器集成在一起，其輸出隨輸入電壓、負載電流和溫度變化而改變的幅度不到1%。工作頻率可通過引腳選擇，并可通過優化實現高效率或最小外部元件尺寸：650 kHz時，其效率可達到90%;1.3 MHz時，其電路能夠以最小空間實現，因而非常適合便攜式設備和液晶顯示器中的空間受限環境。可調軟啟動電路可將浪涌電流降至最小，從而確保安全、可預測的啟動條件。ADP1613在開關狀態下的功耗為2.2 mA，在非開關狀態下的功耗為700 ？A，而在關斷模式下的功耗為10 nA。它采用8引腳MSOP封裝，額定溫度范圍為–40℃至+85℃，千片訂量報價為0.70美元/片。

　　四通道12位DAC提供高壓輸出

　　四通道12位高壓DACAD5504提供引腳可選的0 V至30 V或0 V至60 V輸出范圍。該器件功能完整，內置精密基準電壓源、溫度傳感器、四個雙緩沖DAC和四個高壓放大器。上電時，數字部分使能并設置為已知狀態，模擬部分則保持禁用狀態，直到通過SPI端口發出上電命令。如果芯片溫度超過110°C，溫度傳感器將斷開模擬輸出，并設置一個報警標志。在30 V模式下，AD5504的最大微分非線性（DNL）額定值為1 LSB，而最大積分非線性（INL）額定值為3 LSB。它采用10 V至62 V和2.3 V至5.5 V電源供電，正常模式下的功耗為2 mA，而掉電模式下的功耗為30 mA。它采用16引腳TSSOP封裝，額定溫度范圍為–40℃至+105℃。

　　七、濾波器選擇需注意的十個問題

　　近期接觸幾位技術工程師朋友在選用濾波器，發現了不少有意思的問題，才發現波平浪靜處水最險，簡曰“燈下黑”。于是才斗膽誕生此文。

　　1、如果未經過對儀器的EMI、EMS指標測試就選定了濾波器，基本上屬于“盲人騎瞎馬、夜半臨深池”的主兒；

　　2、如果機器上選擇的是一個市面上買來的通用濾波器，這個濾波器基本上是可以不加的；

　　3、濾波器8分定制、2分通用才算比較靠譜。

　　下此結論的原因是因為最近遇到的好幾起事情，都加了濾波器，但傳導就是不過，最后還是根據測試結果給設計了個濾波器樣品，一裝上ok才算pass，其實設計本身也并不復雜，不過多加了一級差模電容和差模電感、或調整了一下濾波器電感電容的參數而已。通用型的IEC插座濾波器，里面的空間很小，一般只能放得下2個共模電容、一個差模電容和一個共模電感，靠這點東西就能放之四海而皆準，難度莫大焉。

　　那濾波器應如何選型？

　　第一種是預知曉（起碼是估計）需濾掉的雜波頻點或頻段和強度，然后提出對濾波頻段的衰減要求，將此要求提給廠家，由廠家給您設計一款適用的濾波器。

　　第二種是先設計產品，結構空間上預留出裝濾波器的位置，等產品裝好后進行測試，根據測試的結果確定濾波器的濾除頻點和衰減特性。

　　除此二者外，基本上沒有其他的方法能有效地選好濾波器。

　　案例1：

　　如低頻無極燈產品，整流器開關頻率220KHz，此頻率是干擾的基頻，其他干擾頻率基本都是此頻點的高次諧波，在起初設計時，就可以根據預估給出濾波器的要求來，220KHz頻點時，共模插損ILCM=60dB 差模插損ILDM=60dB，根據這個要求，濾波器廠家就可以設計出濾波器來。

　　如手術室用監護儀，與手術刀在共同的環境下使用，手術刀的頻率是500KHz，可以根據預估給出對濾波器的要求，500KHz頻點時，共模插損ILCM=70dB 差模插損ILDM=70dB，根據這個要求，濾波器廠家就可以設計出濾波器來。

　　插損這個指標，行規是在50Ω的標準負載下測得的，但實際電路中，阻抗匹配的不可能這樣標準，因此，插損的指標在使用會打些折扣。所以預估時要求指標要高些。

　　案例2：某產品未加濾波器時的測試結果，畫黑圈的是兩個主要的超標頻點，最左側的點是213KHz，超標7dB左右，右面一個是它的高次諧波，可以不必理它，213K濾掉了，那個也就跟著消除了。

　　作為電子設計工程師，能預估出、或能測出預定的干擾頻率和提出擬衰減的指標來，這就夠了。

　　濾波器有多種，做儀器設備中常用到的是電源濾波器和信號濾波器。其他類型的作無功功率補償的電力濾波器、微波頻段的濾波器不是這里討論的內容。

　　濾波器的選擇需要考慮以下多點：

　　1.電壓

　　這個電壓值要求是一個范圍，是穩態電壓±紋波電壓的綜合。

　　2.電流

　　電流的指標很關鍵，它決定了濾波器內部的電感的繞組銅線和引出線的線徑。如果選細了，細導線上跑大電流，如小馬拉大車，會引起嚴重發熱以至燒毀。這個電流也是一個范圍，穩態電流+波動電流的最大值。

　　3.電磁兼容標準要求

　　既然是濾波器，為的就是濾掉一些不期望的頻段，而濾除的效果一般是由EMC測試標準和現場應用的直觀結果來確定。尤其是電源濾波器，最好能確定用此濾波器的產品需要通過的是哪個標準，根據標準要求的不同，在選擇時也有其特定的測試頻段要求。

　　電源濾波器的主要針對指標是傳導發射CE和傳導抗擾CS，信號濾波器的則主要看EMC標準里對不期望輸入頻段和不期望輸出頻段的要求了。

　　比如無極燈用的整流器，本身就是一個開關工作狀態，會有對外的發射，EMC測試時候會重點檢查其開關頻率以及其高次諧波成分的傳導干擾，濾波器就需要針對這些特定頻段或頻點具有足夠的濾除效果。

　　4.安規標準要求

　　讀者可能會覺得奇怪，選濾波器，說安規標準干啥？這是因為濾波器一般用在電源輸入端和板卡的接口處，這些部位都是安規問題的重災區。等于是濾波器一身承擔了多個要求。與濾波器有關的安規重點是三個指標：絕緣耐壓、漏電流、剩余電壓剩余能量。

　　絕緣耐壓打LN對地的絕緣強度，考驗的是Y電容的耐壓值，Y電容大了，漏電流就會大，容易導致安規要求上的漏電流超標，現在有部分廠家設計上就采取了輸入端無Y電容設計（如圖）。這樣LN對G就成了LN通過L1、Cy1、Cy2、G’對G了，而G和G’是不連的。如果采用了輸入端接Y電容的方式，即將Cy1和Cy2放到前面R的左面來，則測試時須注意絕緣耐壓的設定和漏電流的大小是正相關的，最高不超過20mA。曾經遇到過差點被退貨說濾波器安規不合格的情況，最后經查是1500V時漏電流設定為2mA（應為5mA），測試儀器報警就是正常的了。

　　另一個問題就是R的選擇，有好多廠家的濾波器沒裝這個電阻，在拔掉插頭后，在較短的時間內，去摸電源的插口，如果會有被電的感覺，問題就出在沒裝這個電阻上。這是個高耐壓、起泄放電作用的功率電阻。

　　5.濾波器電路結構形式

　　電路結構形式和期間的參數選擇是濾波器的核心，但就是在這一部分，應用工程師的選擇常常兩眼一摸黑著選，雖然大多時候也差不多可以用，但既不知己也不知彼的設計方式，浪費資源、埋留隱患的可能性就大大增加。這在需要精益設計、從中國制造到中國創造的電子制造業，從初級工程師向資深工程師的成長期望上來說，都是不合時宜的。

　　濾波器的作用是對通過其的不同頻率有不同的放大效果，對通帶內頻段的則不衰減，對通帶外要抑制的則以幾十個dB的級別進行衰減，從而達到過篩子的目的。但就是濾波器在對不同頻率的電壓幅值采取不同放大倍數的時候，電磁波的相位也在發生變化，因為相位也是和頻率有關的，所以濾波器結構形式的選取，也還是有些學問的。

　　濾波器結構形式常用的是三種：

　　a.巴特沃思濾波器：特點是通帶內放大倍數平整，通帶內，隨著頻率的變化，濾波器放大倍數基本維持不變；但缺點是通帶向截止段的過渡段，過渡的較為平緩。意思是說，敵人和朋友的界限不是很清楚，有一部分朋友也在干著敵人的事情，有一部分敵人也在幫我們，對這一部分是殺掉還是留在組織里，讓人很糾結。如果有用頻率和干擾頻率離得很近，這種濾波器的作用就很有問題。

　　b.切比雪夫濾波器：它可以很好的解決巴特沃思過渡帶平緩的缺點，在這種形式的濾波器中，過渡帶很陡峭，即使有用頻率和干擾頻率很近，因為過渡帶很陡峭，所以其截止頻率點前后兩個頻段放大倍數的差別很大，非友即敵，很好區分，是朋友就沒干過對不起我們的事，是敵人的就沒干過對我們好的事，所以朋友拉入組織優厚待遇，是敵人則干凈利落的消滅之。高山之側必有深谷，一個優點必然伴隨著一個缺點，切比雪夫濾波器的缺點是在通帶頻率的末端部分，放大倍數會有較強的波動，即在通帶內，隨著頻率的變化，放大倍數雖然比濾除頻段大了很多，但對通帶內的頻率，其放大倍數并不是保持穩定不變的，就是說，朋友們的情緒并不穩定，也不是所有朋友都一如既往的付出幫助。（僅做舉例說明，不要誤解為對朋友的不滿哈）

　　c.貝塞爾濾波器：此種濾波器不是很通用，用的較專，因為它的特性是相位線性。前兩種關注的是放大倍數，但如果對語音信號，比如歌曲，通帶內放大倍數雖然沒有變化，但其旋律卻不再悠揚。因為相位的變化導致歌曲的嘔呀啁咤難為聽。此時，貝塞爾濾波器將會發生其作用。

　　至于選擇哪種濾波器電路結構形式，電路工程師未必去做深入研究，但須知道自己想要的特性，并提供給濾波器廠家，由他們幫您做選擇。

　　現在的電源濾波器都是低通濾波器，通過的都是工頻50Hz或60Hz，這是有用頻率，其他的全是無用的了，所以用截止頻率在1KHz以上的就綽綽有余，因此，盲人騎瞎馬似的隨便選濾波器，很多時候也沒出問題。所以對電源濾波器的選取在工藝、安規上就要多關注了。但在有特定輸出或輸入的場合，電源濾波器的選擇就要謹慎了。比如醫療手術時的電刀產品，其工作頻率是500KHz，它本身會對網電源造成干擾，所以電刀的對外傳導干擾需要抑制；同時，與電刀共用電源的設備也要警惕，其500KHz也可能會對您產生干擾。

　　6.插損曲線

　　濾波器的插損測量當不得真。舉例來說，如果我們發現100KHz超標13dB，選擇了一款濾波器，從插損曲線上看出其在100KHz時的插損是20dB，覺得此濾波器用上去就肯定就沒問題，那就錯了，因為廠家的插損曲線都是在50Ω-50Ω的標準阻抗下測得，實際上的應用現場，基本可以肯定不是如此標準的源阻抗和負載阻抗特性，所以濾波器的衰減效果會大打折扣，因此，選擇的時候對擬抑制的頻率點必須至少留出20dB的余量，如上例就需選擇100KHz時插損不低于33dB的濾波器。

　　另外插損分共模插損和差模插損，一般對30MHz以上的干擾，選擇共模插損滿足上面要求的濾波器，10MHz以下的干擾選擇差模插損滿足要求的濾波器，對上例100KHz，選擇差模插損33dB的濾波器。

　　7.濾波器的安裝形式

　　這個問題好理解，一般有板式（有可焊插針引腳）、螺絲固定安裝、IEC標準（帶單相220V三針輸入）、帶開關的IEC，這個根據實際結構功能要求選擇即可。

　　8.安裝工藝規范

　　濾波器的安裝是僅次于電路結構形式和組成器件指標的技術要素。主要體現在濾波器的位置、接地的措施。位置要求靠近輸入或輸出端，為的避免輸入端輸出端線纜上的高頻干擾輻射出來影響到其他電路；輸入線輸出線不得并行走線，不得靠近走線，以免相互串擾造成該干凈的干凈不了；濾波器課題是金屬殼體，接地要求面接地而不是線接地，須保證整個面與地接觸良好，不能僅靠固定引腳的螺絲或上面引出的接地導線來接地，導線接地的引線電感量大，高頻接地阻抗偏高導致高頻接地不良，濾波效果不好；接地線纜不宜用擰接方式，必須選用焊接方式。

　　9.濾波器的Q值

　　Q值對實際濾波效果影響倒不大，但Q值代表的是損耗 / 輸入功率，Q值越高，說明損耗越大，意指會有部分能量在濾波器的電感上被損耗掉。在一般的低功率電源濾波器和信號濾波器上，此問題不會太突出。但在較大功率的濾波器上，這個損耗不可小視，一是會引起發熱，發熱后的電容會引起較大的負面影響，漏電流、耐壓、容值等都會隨溫度變化而變化；二是耗電量大會導致無謂的電損失。

　　10.其他

　　另外的內容就是濾波器的內部了，作為用戶是看不到的，灌封膠的灌封均勻致密程度、器件和金屬之間絕緣紙的厚度，這些用戶只能通過訊問的方式了解了，至于生產廠家說不說實話，全憑天命。

　　八、開關電源中選取濾波電容的三個主要參數

　　開關電源中選取濾波電容的三個主要參數

　　許多電子設計者都知道濾波電容在電源中起的作用，但在開關電源輸出端用的濾波電容

　　上，與工頻電路中選用的濾波電容并不一樣，在工頻電路中用作濾波的普通電解電容器，其

　　上的脈動電壓頻率僅有100 赫茲，充放電時間是毫秒數量級，為獲得較小的脈動系數，需要

　　的電容量高達數十萬微法，因而一般低頻用普通鋁電解電容器制造，目標是以提高電容量為

　　主，電容器的電容量、損耗角正切值以及漏電流是鑒別其優劣的主要參數。

　　在開關穩壓電源中作為輸出濾波用的電解電容器，其上鋸齒波電壓的頻率高達數十千

　　赫，甚至數十兆赫，它的要求和低頻應用時不同，電容量并不是主要指標，衡量它好壞的則

　　是它的阻抗一頻率特性，要求它在開關穩壓電源的工作頻段內要有低的等的阻抗，同時，對

　　于電源內部，由于半導體器件開始工作所產生高達數百千赫的尖峰噪聲，亦能有良好的濾波

　　作用，一般低頻用普通電解電容器在10 千赫左右，其阻抗便開始呈現感性，無法滿足開關

　　電源使用要求。

　　開關穩壓電源專用的高頻鋁電解電容器，它有四端個子，正極鋁片的兩端分別引出作為

　　電容器的正極，負極鋁片的兩端也分別引出作為負極。穩壓電源的電流從四端電容的一個正

　　端流入，經過電容內部，再從另一個正端流向負載；從負載返回的電流也從電容的一個負端

　　流入，再從另一個負端流向電源負端。

　　因為四端電容具有良好的高頻特性，它為減小輸出電壓的脈動分量以及抑制開關尖峰噪

　　聲提供了極為有利的手段。

　　高頻鋁電解電容器還有多芯的形式，它將鋁箔分成較短的若干小段，用多引出片并聯連

　　接以減小容抗中的電阻成份，同時，采用低電阻率的材料并用螺桿作為引出端子，以增強電

　　容器承受大電流的能力。

　　疊片電容也稱為無感電容，一般電解電容器的芯子都卷成圓柱形，等效串聯電感較大；

　　疊片電容的結構和書本相仿，因流過電流產生的磁通方向相反而被抵消，因而降低了電感的

　　數值，具有更為優良的高頻特性，這種電容一般做成方形，便于固定，還可以適當減小占機

　　體積。

　　此外，還有一種將四端和疊片相結合的四端疊片式高頻電解電容器，它綜合了兩者的優

　　點，高頻特性更佳。
