2 單級AC/DC主要參數設計

　　在單級AC/DC 的設計中，儲能電感、變壓器規格、氣隙長度等參數的選擇直接影響驅動電源的性能參數，本文通過理論計算和經驗判斷相結合，得出合適的參數。

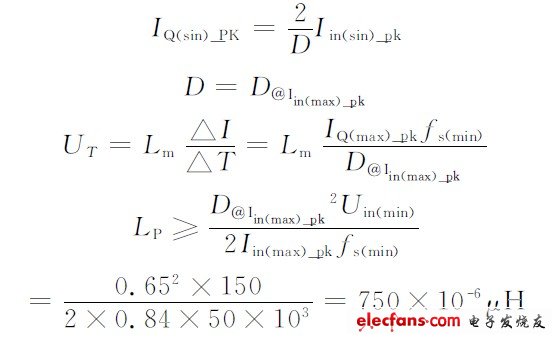

　　（1）儲能電感值LP確定。

　　最低頻率取50 kHz，最大導通時間取10μs.

　　（2）變壓器參數規格。

　　DC/DC單級反激式變壓器的功率容量乘積表達式：

　　或表示為：

　　式中，P 為輸入功率，單位W;f 為工作頻率，單位Hz;△B 為工作磁通密度，單位GS;Km為窗口填充系數；δ為電流密度，單位A/cm2;△T 為開關管導通時間，單位s。

　　理論計算得出來的AP值還要增加相應余量才能作為正確的取值，此時經驗判斷在應用中比較重要，由于磁材廠家在這方面有非常好的經驗數據，因此，選取變壓器只要在設計時確定電路參數如頻率、功率等，就可以方便快速地從變壓器廠家的規格推薦表中選取所需的型號。

　　本設計：輸出功率75 W，最低頻率65 kHz，根據TDK規格書，選取PQ3230。

　　（3）氣隙的確定。

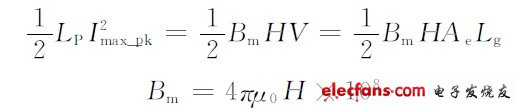

　　根據如下儲能公式確定氣隙長度Lg.

　　式中，Ae為170 mm2，Bm取1 950 GS，則計算出Lg為0.35 mm，但在實際設計時會有10%的誤差，可以實際修正。

　　（4）由氣隙確定變壓器的AL值。

　　由于磁芯規格和氣隙已確定，可以通過給磁芯繞一定的匝數來確定AL值。

　　（5）初級匝數n.

　　根據：Lm =ALn2本設計：取55匝。

　　（6）根據允許的紋波電壓，確定輸出濾波電容：

　　本設計：取3 000μF/100 V.

　　（7）匝數比N 取值。

　　由上面的仿真圖和經驗數據，兼顧功率器件特別是系統特性指標的性價比，本設計案例Rvr可以取值2，根據反射電壓公式得出N 值為2，Rvr確定后，查曲線可得PF值大約為0.95，THDI≤20% 左右，這對于小功率的直流供應器來說是很好的指標，優于目前國內外各種標準要求。

　　（8）功率開關器件MOS與二極管的確定當N 值、漏感確定、輸出電壓確定后，反射電壓、漏抗引起的反峰電壓就能確定，則確定MOS、二極管等耐壓值就很容易算出；根據功率規格，計算出電流大小，則確定MOS、二極管電流值就很容易算出。

　　本例：MOS電壓要求等于輸入市電峰值電壓+反射電壓+漏感引起的反向電壓，則取：11 A，800 V ，型號：SDA11NS0C3 二極管Diode取：20 A，200 V，型號：MBR20200CTG.
