　　隨著一些專為電源設計的低成本、高性能數字控制器上市，越來越多的電源公司開始為PFC設計選用這些新型數字控制器。相比傳統的模擬控制器，數字控制器擁有許多優勢，例如：可編程配置，非線性控制，較低器件數目以及最為重要的復雜功能實現能力(模擬方法通常難以實現)。

　　大多數現今的數字電源控制器(例如：TI的融合數字電源控制器UCD30xx)都提供了許多的集成電源控制外設和一個電源管理內核，例如：數字環路補償器，快速模數轉換器(ADC)，具有內置停滯時間的高分辨率數字脈寬調制器(DPWM)，以及低功耗微控制器等。它們都對無橋PFC等復雜高性能電源設計具有好處。

　　數字控制的無橋PFC

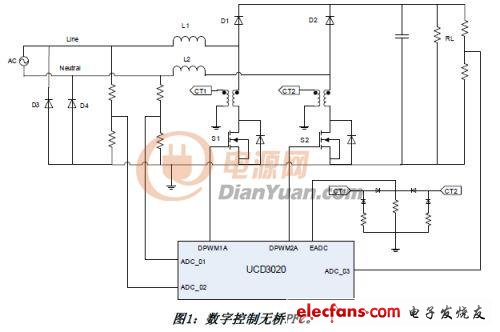

　　在其他無橋PFC拓撲結構中，圖1是一個已被業界廣泛采用的無橋PFC實例。它具有兩個DC/DC升壓電路，一個由L1、D1和S1組成，另一個則由L2、D2和S2組成。D3和D4為慢恢復二極管。通過參考內部電源地，分別檢測線路(Line)和中性點(Neutral)電壓，測量得到輸入AC電壓。通過對比檢測到的線路和中性點信號，固件便可知道它是一個正半周，還是一個負半周。在一個正半周內，第一個DC/DC升壓電路(L1-S1-D1)有效，并且升壓電流通過二極管D4回到AC中性點;在一個負半周內，第二個DC/DC升壓電路(L2-S2-D2)有效，并且升壓電流二極管通過D3回到AC線。像UCD3020這樣的數字控制器用于控制這種無橋PFC。

?

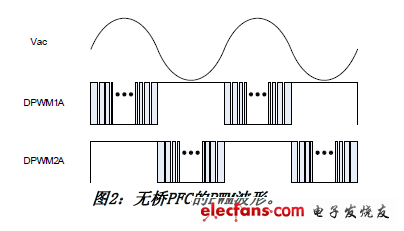

　　無橋PFC基本上由兩個相升壓電路組成，但在任何時候都只有一個相有效。對比使用相同功率器件的傳統單相PFC，無橋PFC和單相PFC的開關損耗應該相同。但是，無橋PFC電流在任何時候都只通過一個慢速二極管(正半周為D4，負半周為D3)，而非兩個。因此，效率的提高取決于一個二極管和兩個二極管之間的傳導損耗差異。另外，通過完全開啟非當前的開關可以進一步提高無橋PFC效率。例如：在一個正半周內，在S1通過PWM信號控制的同時，S2可以完全開啟。當流動的電流低于某個值時，MOSFETS2壓降可能低于二極管D4，因此，返回電流部分或者全部流經L1-D1-RL-S2-L2，然后返回AC源。這樣，傳導損耗被降低，電路效率也能夠提高(特別是在輕載情況下)。同樣，在一個負半周內，S2開關時，S1被完全開啟。圖2顯示了S1和S2的控制波形。

?

　　傳統上，效率指標在高壓線路和低壓線路上都規定為滿載。現在，計算服務器和遠程通信電源等大多數應用要求，除在滿載時，在10%-50%負載范圍時，效率也應當滿足標準規范。在大多數AC/DC應用中，系統具有一個PFC和一個下游DC/DC級，因此，我們將根據整個系統來測量效率。若想提高輕載時的總系統效率，一種方法是降低PFC輸出電壓和開關頻率。這要求了解負載信息，而這項工作通常通過使用一些額外電路，測量輸出電流來實現。然而，采用數字控制器，便不再需要這些額外電路。在輸入AC電壓和DC輸出電壓相同時，輸出電流與電壓環路輸出成正比。因此，如果我們知道電壓環路的輸出，我們便可以相應地調節頻率和輸出電壓。使用數字控制器以后，電壓環路通過固件來實現。其輸出已知，因此，實現這種特性十分容易，并且成本比使用模擬方法要低得多。
