　　1　引言

　　本文設計了一套基于微控制器的OLED光電性能綜合測試系統，系統以微控制器為核心，是一個將精密恒壓(恒流)電源、電壓電流測量、溫度測量、亮度測量有機地結合在一起的測量系統，可實現測試條件設置、數據存儲、分析、圖形化顯示、打印輸出等功能，實現了對OLED器件光電性能的高精度快速自動測量，使OLED器件的光電性能測試工作變得方便、快捷、科學。

　　2　系統總體結構

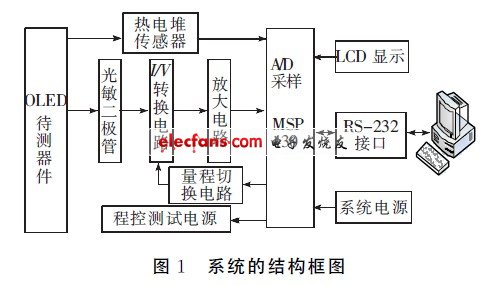

　　系統總體框圖如圖1所示。系統由上位機和下位機兩部組成。下位機以MSP430F149微控制器為核心，包括可編程直流電源IPD-3303SL、光電轉換電路、溫度測量電路、量程切換電路、顯示電路以及RS232接口電路;上位機為通用的PC機，配以專用數據處理軟件完成系統數據處理和光電性能分析等功能。

?

　　系統工作過程如下：可編程直流電源IPD-3303SL按照上位機設置的電壓初始值、電壓終止值、步進值以及采樣周期驅動OLED 器件發光。樣品所發出的光入射到光敏二極管后轉換為電流信號，經過I/V轉換電路，將電流信號轉換為電壓信號，單片機控制量程切換電路來切換I/V轉換電路的反饋電阻，以在輸出端得到不同強度的電壓信號。輸出電壓二次放大后，進入單片機的A/D通道。器件的溫度被紅外熱電堆傳感器采集，輸入到單片機的A/D轉換通道，單片機將亮度和溫度的電壓信號轉換成數字量進行處理后通過LCD顯示出來，并通過RS-232接口將數據傳輸給上位機進行數據分析和處理，繪制出電壓-亮度、電流-溫度、電壓-電流曲線。

　　3　硬件設計

　　3.1　MCU單元

　　美國TI公司生產的MSP430單片機為高整合、高精度的單芯片系統，其利用精簡指令集，是16位高速處理單片機。另外它有豐富的外圍模塊，在應用時減少了外設空間。這里選擇MSP430F149單片機作為MCU，單片機的工作電壓為1.8~3.6V，有兩個16位定時器、兩個串行通信接口、片內看門狗和12位A/D，綜合功能和成本都比較適合本系統。

　　系統利用單片機自帶的ADC12模塊直接實現A/D轉換。MSP430F149自身帶8路轉換接口，通過ADC12模塊控制寄存器實現亮度和溫度兩路模擬信號的A/D轉換。利用單片機內部2.5V的基準源，ADC12的模擬多路器可以分時地將亮度和溫度信號轉換，并且具有采樣和保持功能，ADC12硬件通過設置可自動將轉換結果存放到相應的寄存器中。

　　3.2　電壓電流測量

　　系統選擇可編程直流電源供應器IPD-3303SL 作為測量OLED 電壓-電流特性的儀器。IPD-3303SL為可編程控制電源，工作在恒流或恒壓模式，能實現步進式電壓(電流)輸出，可以通過串口輸入命令控制，同時通過串口獲得輸出電流(電壓)值，另外還具有過流和過壓的保護功能，適合本系統中電流電壓的輸出和測量。

　　IPD-3303SL電壓輸出范圍為0～25V，測量電壓精度為1mV，電流精度為1μA。
