線性電源、可控硅電源、開關電源電路的區別和特點

關于電路結構，究竟是線性電源，可控硅電源還是開關電源，要看具體場合，合理采用。這三種電路，國際國內都大量使用，各有各的特點。可控硅電源，以其強大的輸出功率，使線性電源和開關電源無法取代。線性電源以其精度高，性能優越而被廣泛應用。開關電源因省去了笨重的工頻變壓器而使體積和重量都有不同程度的減少，減輕，也被廣泛地應用在許多輸出電壓、輸出電流較為穩定的場合。

　　一、可控硅電源的電路結構如下：

　　通俗的說，可控硅是一個控制電壓的器件，由于可控硅的導通角是可以用電路來控制的，固此隨著輸出電壓Uo的大小變化，可控硅的導通角也隨著變化。加在主變壓器初級的電壓Ui也隨之變化。

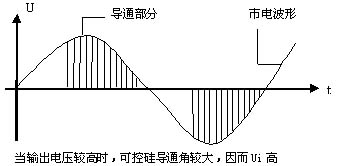

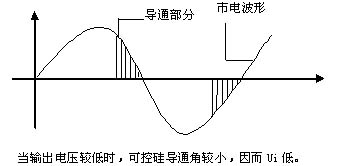

　　也就是~220V市電經可控硅控制后只有一部分加在主變壓器的初級。當輸出電壓Uo較高時，可控硅導通角較大，大部分市電電壓被可控硅“放過來了”（如上圖所示），因而加在變壓器初級的電壓，即Ui較高，這當然經整流濾波后輸出電壓也就比較高了。而當輸出電壓Uo很低時，可控硅導通角很小，絕大部分市電電壓被可控硅“卡斷了”（如下圖所示），只讓很低的電壓加在變壓器初級，即Ui很低，這當然經整流濾波后輸出電壓也就很低了。

　　二．線性電源的主電路如下：

　　線性電源實際上是在可控硅電源的輸出端再串一只大功率三極管（實際是多只并聯），控制電路只要輸出一個小電流到三極管的基極就能控制三極管的輸出大電流，使得電源系統在可控硅電源的基礎上又穩壓一次，因而這種線性穩壓電源的穩壓性能要優于開關電源或可控硅電源1-3個數量級。但功率三極管（亦稱調整管）上一般要占用10伏電壓，每輸出1安培電流就要在電源內部多消耗10瓦功率，例如500V 5A電源在功率管上的損耗為50瓦，占輸出總功率的2%，因而線性電源的效率要比可控硅電源稍低。

　　三、開關電源的主電路如下：

　　由電路可以看出，市電經整流濾波后變?yōu)?11V高壓，經K1~K4功率開關管有序工作后，變?yōu)槊}沖信號加至高頻變壓器的初級，脈沖的高度始終為311V。當K1,K4開通時,311V高壓電流經K1正向流入主變壓器初級，經K4流出，在變壓器初級形成一個正向脈沖，同理，當K2,K3開通時,311V高壓電流經K3反向流入主變壓器初級，經K2流出，在變壓器初級形成一個反向脈沖。這樣，在變壓器次級就形成一系列正反向脈沖，經整流濾波后形成直流電壓。當輸出電壓Uo較高時，脈沖寬度就寬，當輸出電壓Uo較低時，脈沖寬度就窄，因此開關管實際上是一個控制脈沖寬窄的裝置。
