電源本身可能潛伏著危險。與無源測量裝置不同，DC電源在使用中如果不加約束的話，就會造成極大的危害。隨著時間發展，形成限制的手段也日臻精密。早期的電源依靠熔斷器和電路斷路器來限制短路所造成的損害。后來出現了限流器和過流保護器，這些器件通過電子方法限制電流和電壓的變化。設計者逐漸認識到：電源應該成為帶有兩種控制回路及調節裝置的電流或者電壓穩定器。這兩種模式一起使用，就可以形成一個封閉的邊界，其中的恒定電流限將在電壓模式下起到過流保護的作用，而恒定電壓限則在電流模式下起到過壓保護的作用。于是，就誕生了我們所熟悉的、工作范圍呈長方形的恒壓電流(CVCC)電源。本質上，當前的正方形極限(rectangular-limit)電源處于電壓模式工作時，是通過電流控制來限制電流輸出的；而以電流模式工作時則提供同樣的電壓限制措施。熔斷器和電路斷路器現在為電子手段失效時起到后備的保護作用。

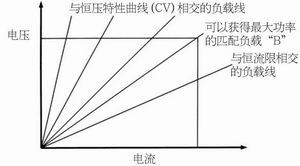

如果以縱軸來表示電壓，而橫軸表示電流的話，那么所有可能出現的負載特性都能用從原點出發的射線來描述。開路條件可以用與電壓軸(而非電流)重合的負載線來表示，而短路條件則可以用與電流軸重合的負載線來表示(額定電流)。“匹配阻抗”則是與代表最大電壓和最大電流的點相交的一條負載線(R=E/I)。

如果我們要確定電源的最大額定功率的話，那么它應該是由最大電壓設定值和最大電流設定值所決定的。在傳統的恒壓恒流(CVCC)裝置中，這一最大功率在電壓－電流軸所決定的交叉點處獲得，即圖1中的點“B”。而不論負載電阻為任何其他值，電源所發出的功率都將小于最大額定功率。1個0V~10V、0A~100A的電源，其額定功率值能達到1000W。然而，它實際上只能在負載為0.1W的匹配值時才能發出如此大的功率。而負載量值為其他任何值時，所能獲得的最大功率將小于額定的1000W。一個0.5W的負載在最大電壓(10V)時電流為20A，故其從這一1000W的電源中可獲得的最大輸出功率為200W。所以，傳統的長方形極限邊界型電源很難使輸出功率達到其額定量值。

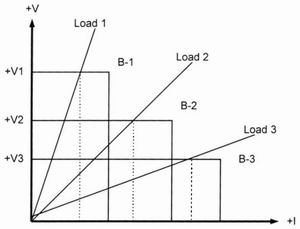

設計者經過多年的實踐，已經認識到長方形CVCC工作區的局限性，而且嘗試了多種折衷方法。解決方法之一如圖2所示，它是通過開關來選擇2~3種不同的長方形極限邊界條件，這樣可以在較低的電流設定值下輸出更高的電壓，并且在較低的電壓設定值下輸出更大的電流。這一做法使得通過單個電源與現實中的更多負載實現匹配成為現實。當負載1(圖2)達到最大功率點B-1時，電源可以向負載1提供額定的最大功率。類似的，當負載2和3分別到達點B-2和B-3時，它們將能從電源獲得最大的額定功率。

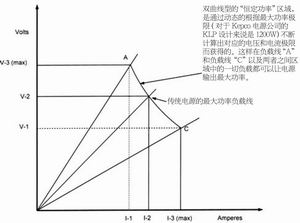

如果引入一系列電源，而這些電源的電流限是根據很寬的電壓設定值范圍經過連續重新計算來設定的話，則其輸出功率將沿著一條代表恒定功率的雙曲線變化，從而形成無數個如此的CVCC長方形邊界。這一技術必須通過將功率計算融入到實際電源的控制回路來實現。就象大多數其它設備一樣，電源在20年前隨著數字化顯示、IEEE-488計量控制總線以及說者－聽者接口(talker-listener interface)的引入而實現了數字化(這一接口使得電源可以接收輸出設定指令，并向外部控制器報告電壓和電流的實際輸出信息)。不過，基本的控制機理仍然保持了“模擬反饋回路”的形式，通過將輸出電壓和電流與穩定的基準值進行比較來自行修正誤差。其數字化的部分只是通過數模變換器設定電流和電壓值并通過模/數變換器對實際輸出進行測量和設定。

就目前的情況而言，在名為KLP的1200W電源新產品系列中，功率的計算已經分散嵌入到內部控制中，而且所占比重明顯加大。這使得電源能連續地根據一個很寬范圍內的電壓設定值計算出新的電流限，以使得分布在很寬范圍內的各種負載值能獲得額定的1200W功率。與大多數CVCC設計類似的是，KLP有兩個控制回路——一個專用于電流，另一個專用于電壓。不過，它們的交點并不是單個點，而是一系列間距很小的點，這些點連接起來構成了一條代表功率不變的雙曲線。事實上，這形成了一條新的邊界——在代表恒壓工作特性的水平直線及代表恒流工作特性的垂直直線之間的恒定功率雙曲線。

對用戶來說，由于該電源能無縫地對其邊界進行調節，在其它極限值處繼續輸出全部1200W功率，故它看上去仿佛就是一個機箱包含了覆蓋整個范圍的各種電源。這意味著電源領域的新進展，它大大擴展了用戶的工作區域。

Kepco電源公司的KLP系列電源屬于1200W開關型設計，使用長方形功率極限形式，在水平的恒壓曲線和垂直的恒流曲線間通過雙曲線型功率極限曲線劃分出一個區域。該技術大大擴展了輸出工作范圍。

這些電源具備了現代開關電源設計通常所具備的功能特征，包括：寬范圍AC輸入，功率因數修正和內置EMI濾波。不過，它的特性在于其雙曲線型的功率極限，即使用戶使用的負載變化范圍很寬，也都可以真正獲得1200W額定功率。
