??? 什么叫公共耦合?

??? 當兩個電路的地電流流過一個公共阻抗時，就發生了公共阻抗耦合。我們在放大器中，級與級之間的一種耦合方式是“阻容”耦合方式，這就是一種利用公共阻抗進行信號耦合的應用。在這里，上一級的輸出與下一級的輸入共用一個阻抗。

??? 公共耦合的影響

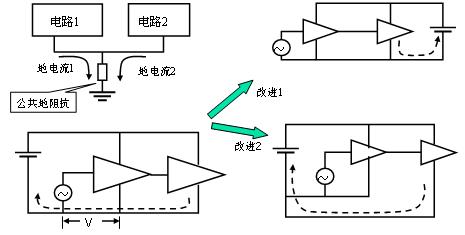

??? 由于地線就是信號的回流線，因此當兩個電路共用一段地線時，彼此也會相互影響。一個電路的地電位會受到另一個電路工作狀態的影響，即一個電路的地電位受另一個電路的地電流的調制，另一個電路的信號就耦合進了前一個電路。對于兩個共用電源的電路也存在這個問題。解決的辦法是對每個電路分別供電，或加解耦電路。放大器級間公共地線耦合問題：圖中的放大器前后級之間由于共用了一段地線，結果，后級放大器的信號耦合進了前級的輸入端，如果滿足一定的相位關系，就形成了正反饋，造成放大器自激。

??? 解決辦法：可以有兩個解決辦法，一個是將電源的位置改一下，使它靠近后級放大器（功率較大），這樣，后級較大的地線電流就不會經過前級的地線了（將這個結構與前面的串聯單點接地結構對比一下，加深理解）。另一個辦法是后級放大器單獨通過一根地線連接到電源，這實際是改成了并聯單點接地結構。

說明：有一個概念要清楚，這就是放大器（或類似電路）的電源電流（經過地線）使放大器輸出功率的源泉，放大器的實質是用小信號來對直流電源調制，得到功率較大的信號。因此，共用直流電源的路徑上的公共阻抗都會造成耦合干擾。
