Allegro如何調用AutoCAD產生的數據教程

Allegro可以導入AutoCAD產生的DXF文件（支持DXF R10-R14版本）。同時Allegro也可以將設計文件導出為DXF文件，供其他CAD工具使用。

該DXF 文件可以包含過孔、焊盤、封裝符號以及圖形數據等等。也就是說，你可以把經過AutoCAD定位后的文件調入Allegro進行布局；也可以把公司的標志做成DXF文件，放到你的PCB板上；還可以把Allegro或其他PCB工具完成的設計放到AutoCAD進行修改然后導入Allegro等等。

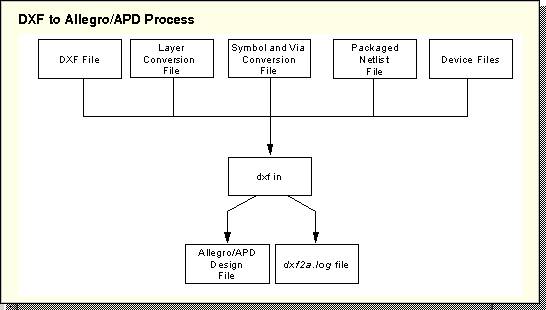

下圖是DXF導入Allegro的一般過程：



在導入DXF文件前，需要先完成以下準備工作：

1、準備DXF文件：

○如果DXF設計文件中包含填充過的矩形，應先在AutoCAD中使用SOLID命令進行定義；

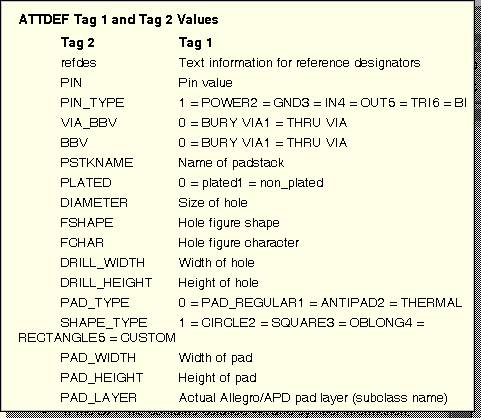

○如果DXF設計文件中包含詳細的Via和Symbol信息，應先使用ATTDEF命令定義ATTDEF Tag1和Tag2的值，如下圖。



2、如果DXF設計文件中包含Block的話，應建立一個symbol和via的轉換文件(symbol and via conversion file)。通過這個文件使Allegro可以識別DXF文件中的block到底是板外形、零件封裝還是制圖框等，并進行對應。該文件可以使用任何文本編輯器進行編輯。

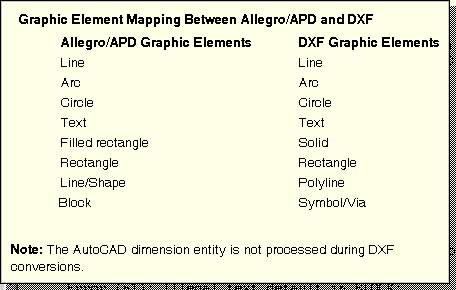

3、層轉換文件(layer conversion file)，用來將Allegro及DXF文件中的層進行對應。下面是Allegro和DXF文件中圖形元素的對照：

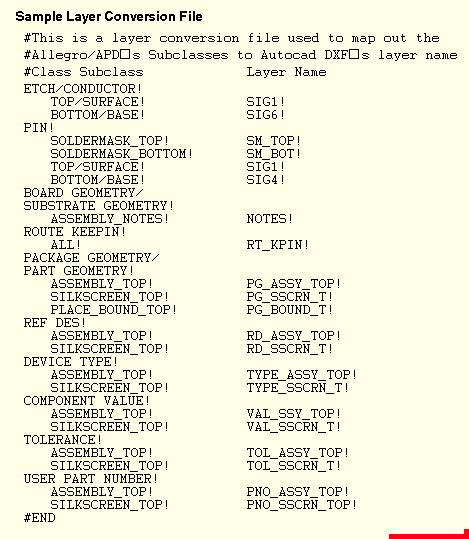

下面是一個layer conversion file的例子：




完成上面的數據準備以后，你就可以把一個DXF設計文件導入到Allegro里面來了。

當然，如果你的DXF文件僅僅是些符號定位信息，那么操作步驟將會很簡單了。

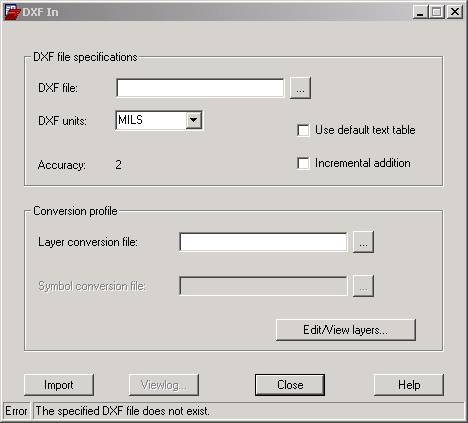

命令：File>Import>DXF



更多的信息請查看Allegro的在線幫助文件
